Контроллеры ККТ. Техническое описание.

Контроллер серии ККТ является кулачковым, многоступенчатым, многоцепным аппаратом с ручным управлением, используется для изменения схемы главной цепи двигателя, цепи возбуждения, для изменения сопротивлений, включенных в эти цепи. Посредством ручного управления рукояткой контроллера осуществляется вращение вала и замыкание и размыкание контактов.

Контроллеры ККТ-60А предназначены для перестроения схем электрических цепей или включенных в них электродвигателей.

В зависимости от конструкции контроллеры ККТ подразделяются на кулачковые, барабанные и плоские.

Структура условного обозначения контроллера ККТ ГОСТО-Х1Х2А Х3:

  • ККТ - контроллер кулачковый трёхфазного переменного тока;
  • ГОСТО - торговая марка;
  • Х1 - длительный ток кулачкового элемента (63А);
  • Х2 - тип исполнения по схеме (1, 2, 3, 5, 8);
  • А - модернизированный;
  • Х3 - климатическое исполнение и категория размещения.

Технические характеристики ККТ

Тип
Число положений
Максимальная мощность электродвигателя при ПВ 40%, кВт
вперед подъем
назад спуск
220В
380-500В
ККТ-61А
5
5
22
30
ККТ-62А
5
5
2х22
2х30
ККТ-63А
1
1
11
15
ККТ-65А
5
5
-
30
ККТ-66А
5
5
-
22
ККТ-68А*
5
5
50
80

*Мощность зависит от величины контактора в цепи статора и указана для случая комплектования контроллера с реверсом ТР-1б0 У2 и ТР-120Т2.

Вид контроллера
Максимально допустимый ток
при ПВ до 40%, А
Номинальный ток, А
Масса, кг
Максимальная мощность
электродвигателя пр ПВ
до 40%, кВт
220В
380-500В
ККТ-61А У2
100
63
15
22
30
ККТ-62А У2
100
2х22
2х30
ККТ-63А У2
75
11
15
ККТ-65А У2
100
--
30
ККТ-66А У2
75
--
22
ККТ-68А У2
100
50
80
ККТ-61А УХЛ2
100
22
30
ККТ-62А УХЛ2
100
2х22
2х30
ККТ-63А УХЛ2
75
11
15
ККТ-65А УХЛ2
100
--
30
ККТ-66А УХЛ2
75
--
22
ККТ-68А УХЛ2
100
50
80

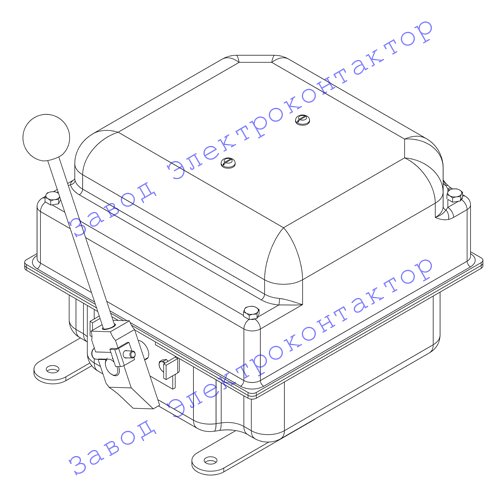

Внешний вид, габаритные, установочные и присоединительные размеры:

Внешний вид, габаритные, установочные и присоединительные размеры:

Внешний вид, габаритные, установочные и присоединительные размеры:

Внешний вид, габаритные, установочные и присоединительные размеры:

Внешний вид, габаритные, установочные и присоединительные размеры:

Внешний вид, габаритные, установочные и присоединительные размеры:

Внешний вид, габаритные, установочные и присоединительные размеры:
