Сертификат: Контроллеры. КомандоаппаратыКонтроллер ККТ- 65А относится к четвертому исполнению контроллеров ККТ и имеет число рабочих положений - 5 (спуск-назад) - 5 (подъем-вперед).
Служит для осуществления коммутации цепей ротора и статора крановых электродвигателей механизмов подъема и используется в схемах с динамическим торможением способом самовозбуждения.
Особенности: имеет несимметричную схему замыкания контактов и на положениях спуска обеспечивает устойчивое регулирование частоты вращения до 1:7.
Предназначение ККТ:
пуск, реверсирование и регулирование скорости вращения электродвигателей, путем перестроения схем электрических цепей или включенных в них электродвигателей, причем только в цепях переменного тока.
Маркировка и расшифровка ККТ ГОСТО-65У2:
- ККТ - контроллер кулачковый трёхфазного переменного тока,
- ГОСТО - торговая марка,
- 6 - длительный ток кулачкового элемента 63А,
- 5 - тип исполнения по схеме,
- У - климатическое исполнение,
- 2 - категория размещения.
Таблица тех. характеристик ККТ-65 (ККТ65):
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
63 А
|
|
Максимально допустимый ток при ПВ до 40%
|
100 А
|
|
Число положений
- вперед - подъем
- назад - спуск
|
5
5
|
|
Максимальная мощность электродвигателя при ПВ 40%
- 220В
- 380-500В
|
-
30 кВт
|
|
Климатическое исполнение и категория размещения
|
У2
|
|
Масса
|
15 кг
|
Схема и таблица включения контактов ККТ-65 (ККТ65):
Диаграмма контроллера ККТ65

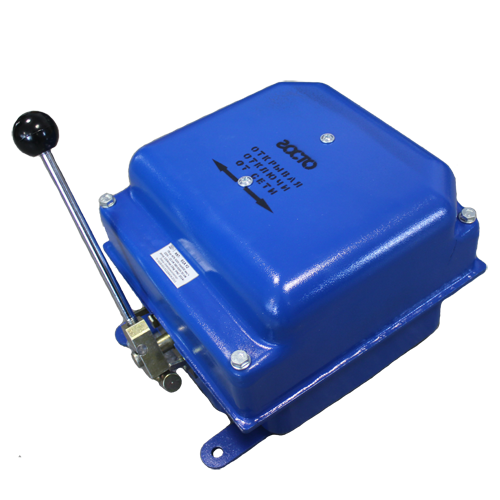

Внешний вид, габаритные, установочные и присоединительные размеры ККТ-65 (ККТ65):
Контроллеры ККТ производства Завод "Электроконтактор" изготавливаются в высокопрочных защитных корпусах с крышкой из высококачественного алюминиевого сплава, ротор контроллера установлен на подшипниках, имеет контакты медные.
