Электромагнит МИС-5200

Средняя: 5 (1 оценка)

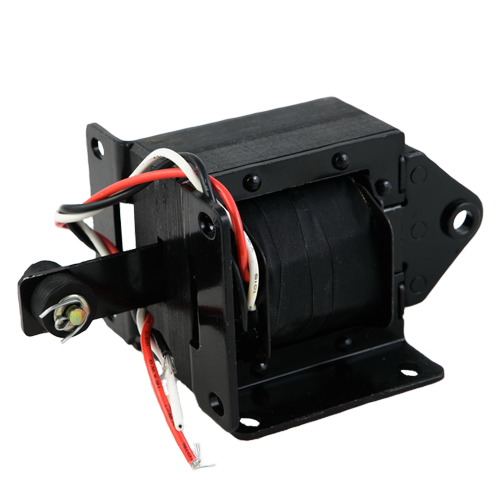

Электромагнит МИС-5200

С помощью электромагнитов МИС-5200 можно дистанционно управлять станками и механизмами. Рабочее напряжение магнитов серии МИС - от 110В до 500В, при частоте 50 - 60 Герц.

Электромагниты состоят из таких частей:

- Подвижный якорь (электротехническая сталь);

- Катушка (возбуждает магнитное поле);

- Скоба;

- Неподвижное ярмо (электротехническая сталь).

Принцип работы данных электромагнитов заключается в притяжении якоря к неподвижному ярму, когда по катушке протекает электрический ток, создавая в магнитной системе магнитное поле.
С током соединяется именно катушка электромагнита, после чего и происходит возбуждение магнитного поля.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ЭЛЕКТРОМАГНИТОВ МИС-5100 (МИС-5200):

МИСХХХХХХЗ:

МИС - вид аппарата;

X- габарит (размер магнитопровода (1, 2, 3, 6, 5, 6);
X- исполнение по способу воздействия на исполнительный механизм (1 - тянущее, 2 - толкающее);
X- режим работы (относительная продолжительность включения;
X- исполнение по степени защиты;
X- исполнение выводов катушки (Е - с жесткими выводами, М - с гибкими выводами);
ХЗ - климатическое исполнение и категория размещения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  Режим работы, ПВ % Ном. тяговое усилие, Н Ход якоря, мм Напряжение, В Ток, А Мощность, Вт

Магнит МИС 5200


100, 40 50 20 220, 380 1; 0,6                 40
