Переключатели универсальные

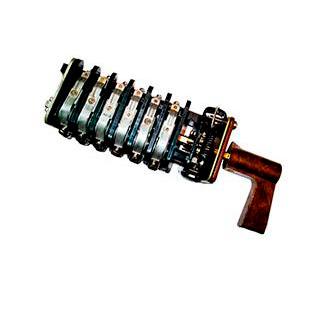

Переключатели универсальные серии УП-5300 применяются для коммутации электрических цепей управления и автоматики, для ручного переключения полюсов многоскоростных асинхронных электродвигателей малой мощности, а также в качестве переключателей электроизмерительных приборов.

Переключатели УП изготавливаются с числом секций от 2-х до 16, с фиксацией или самовозвратом рукоятки в нулевое положение.

Структура условного обозначения переключателя УП-5ХХ1 Х2 Х3 Х4:

  • УП - универсальный переключатель;
  • 5 - серия;
  • Х - род защиты (где "3" - открытое исполнение, без оболочки);
  • Х1 - количество секций (где "11"-2 секции "12"-4 секции, "13"-6 секций, "14"-8 секций, "15"-10 секций, "16"-12 секций, "17"-16 секций);
  • Х2 - способ фиксации или самовозврата рукоятки;
  • Х3 - номер диаграммы замыкания контактов и монтажной схемы переключателя;
  • Х4 - климатическое исполнение и категория размещения.
