Реле тока

Электромагнитное реле максимального тока (максимальное токовое реле) серии РЭО-401 предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и асинхронных электродвигателей с фазным ротором переменного тока при частоте сети 50 Гц.

Структура условного обозначения реле РЭО-Х1 Х2:

  • РЭО - тип реле;
  • ГОСТО - торговая марка;
  • Х1 - серия;
  • Х2 - климатическое исполнение и категория размещения.

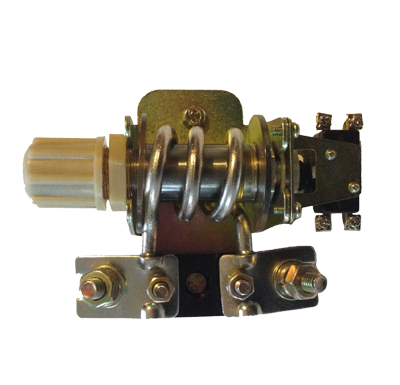

Электромагнитные системы реле имеют скобу магнитопровода с ввернутой в нее трубкой, на которой расположена втягивающая катушка на изоляционном каркасе. Внутри трубки находится якорь, который имеет возможность свободного перемещения вдоль трубки. Положение якоря определяет величину тока срабатывания реле. При движении вверх якорь через толкатель размыкает контакты электрической блокировки.

Исполнение реле по номинальному току втягивающей катушки:

6А, 10А, 16А, 25А, 40А, 63А, 100А, 160А, 250А, 320А.
