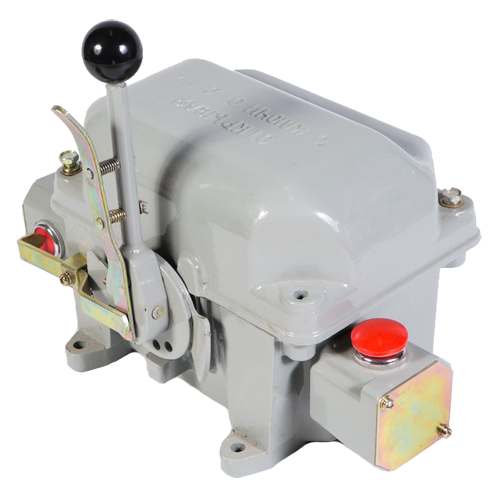

Силовой контроллер ЭК8213
ЭК-8213 это электроаппарат закрытого исполнения с ручным управлением, который предназначен для установки в кабину оператора-машиниста экскаваторных машин (марки ЭКГ8, ЭКГ8, ЭКГ10, Э2503 и др.).
Командоконтроллер оказывает непосредственное воздействие на двигатель с симметричной схемой замыкания контактов и отвечает за регулировку частоты и направления вращения двигателей рабочих механизмов напора.
Предназначение: дистанционное управление аппаратами электротехнических устройств электроприводов экскаваторных установок и машин.
Отличительная особенность - прочный защитный корпус литого типа.
Аппарат устроен так, что позволяет машинисту осуществлять управление техникой без отрыва от рукояток, при этом имеет возможность совмещения или чередования рабочих операций.
Контроллер обладает шестью коммутирующими электрическими цепями. Под крышкой корпуса внутри расположена контактная система с коммутационными кулачковыми элементами и кулачковым барабаном. Дно корпуса имеет отверстие для ввода проводов. Также прилагается болт заземления.
Технические характеристики представлены в таблице:
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
10 А
|
|
Включаемый ток при переменном напряжении до 500 В
|
50 А
|
|
Включаемый ток при постоянном напряжении до 440 В
|
25 А
|
|
Отключаемый ток при переменном напряжении до 500В
|
16 А
|
|
Напряжение постоянного тока
|
400 В
|
|
Напряжение переменного тока
|
500 В
|
|
Частота (переменного тока)
|
50-60 Гц
|
|
Количество эл. цепей
|
6
|
|
Максимальное число положений эл. цепей
|
3-0-3
|
|
Режим работы
|
ПВ 40%
|
|
Степень защиты
|
IP20
(при условии, что отверстия для выводов закрыты) |
|
Группа условий эксплуатации по механическим факторам
|
М3
|
|
Климатическое исполнение
|
У2
|
|
Тип корпуса
|
Литой, закрытый
|
|
Тип охлаждения устройства
|
естественное
|
|
Вес
|
12 кг
|
