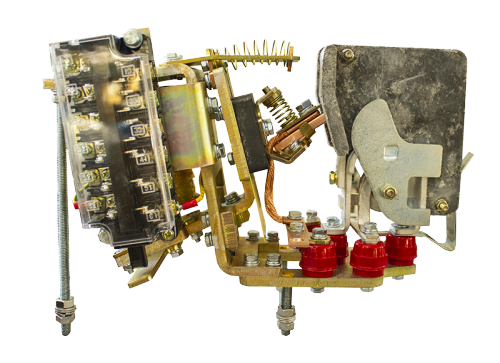

Контактор КПВ-602 100А

Описание

Контакторы КПВ-602 100А предназначаются для включения/отключения электроцепей в установках стационарных для управления электрическими двигателями тока постоянного. Применяются как линейные, реверсирующие контакторы, контакторы ускорения и др.

Контакторы КПВ выходят с производства без плит и могут быть установлены как на металлических или изоляционных заземленных панелях, так и на рейках.

КПВ-602 могут работать в продолжительном, кратковременном, прерывисто-продолжительном и повторно-кратковременном режимах.

Условия эксплуатации

• Высота над морем – не более 2000 м.;
• Вибрационные нагрузки – с частотой 25Гц;
• Непосредственное воздействие солнечной радиации – отсутствует;
• Окружающая среда – невзрывоопасная;

Условное обозначение

КПВ-60X1- X2А- X3DC- X4- X5 X6-У3

• КПВ – контактор тока постоянного;
• 60 – номер серии условный;
• X1 – значение тока номинального;
• X2 – ток номинальный;
• X3 – напряжение номинальное и род тока включающей катушки;
• X4 – способ присоединения внешних проводников;
• X5 – режим работы;
• X6 – наличие второго блок контакта цепи вспомогательной;
• У3 – категория размещения;

Технические характеристики

• Страна производитель – Россия;
• Производство – г. Челябинск, ООО Завод «Электроконтактор;
• Напряжение номинальное – 220В;
• Ток номинальный – 100А;
• Мощность катушки – 50 Вт;
• Время срабатывания втягивания – 0,28 сек.;
• Время срабатывания отпадания – 0,12 сек.;
• Количество полюсов – 1 полюс;
• Количество главных контактов – 1з;
• Количество доп.контактов – 3н.р. + 3 н.з.;
• Внешних проводников присоединение – заднее и переднее;
• Износостойкость коммутационная – 200 000 циклов;
• Износостойкость механическая – 10 млн циклов;
• Защита по IP – 00;
• Категория размещения – УХЛ3;
