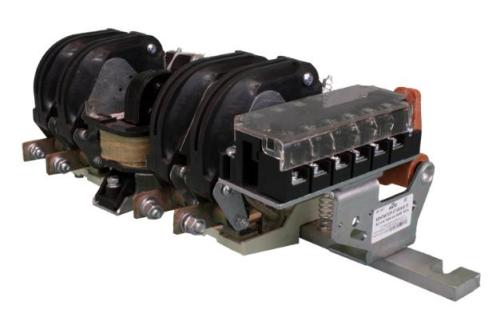

Контактор КТ-6024 125А
Оперирование осуществляется дистанционно. Имеет четырехполюсное исполнение. Применяется для коммутации в сетях АС переменного тока. Контактор прост в эксплуатации.
При подаче напряжения на клеммы катушки- аппарат замыкает цепь. При обесточивании катушки- аппарат размыкает цепь. Основные коммутационные элементы - контактные пары, приводятся в движении при работе электромагнита. Электромагнит выполнен шихтованным. Контактные пары оснащены дугогасительными камерами и расположены по две пары по разные стороны от электромагнитной системы.
Основные технические характеристики:
- Род тока переменный
- Номинальное напряжение главных контактов,(В) 380 50Гц
- Номинальный ток главных контактов,(А) 125А
- Номин. напряжение включ. катушек контакторов,(В) 110/127/ 220/ 380
- Число полюсов главной цепи 2, 3
- Категория применения АС3
- Степень защиты IP00
- Дополнительные контакты 2н.з. + 2н.р. / 3н.з. + 3н.р.
| Габаритный размер | 473мм*419мм*407мм |
|---|---|
| Диаметр отверстия для присоединительных болтов | 5,5 мм |
| Ширина расстояния между крепежными отверстиями | 433 мм |
| Масса ≈ | 7 кг |
ТО, сведения о наиболее частых неисправностях контакторов серии КТ, методы их устранения – предоставляются по запросу.
Рекомендуемое сечение внешних токоведущих проводников тока, при монтаже, согласно данных ПЭУ, для длительного тока 125 А:
| Сечение токопроводящей жилы для резиновой изоляции и поливинилхлоридной изоляции с медными жилами: более 120 мм2 | 300 мм2 |
| Размер медных шин прямоугольного сечения: | 12мм*3мм |
