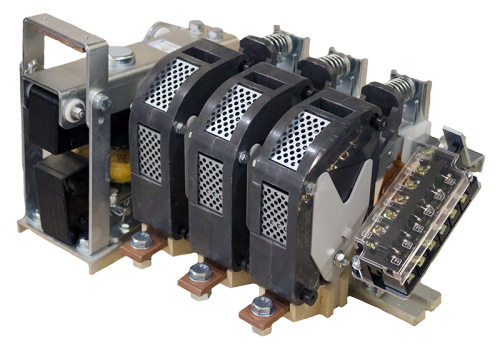

Общепромышленный Контактор КТ-6043 – Представляет собой аппарат для дистанционного замыкание/ размыкание электрических сетей.
Главные контакты рассчитаны на длительное проведение тока, а так же частые включения и отключения контактора. Имеют поворотную систему замыкания контактов. Гашения электрической дуги осуществляется в продольных щелях дугогасительных камер. Дистанционное управление обеспечивается по средствам применения магнита и катушки индуктивности. Соответствует ТУ 3426-008-91328404-2011.
Дугогасительные камеры контакторов серии КТ 6043Б выполнены из пластика и оснащены специальной дополнительной дугогасительной системой, что значительно повышает эффективность гашения электрической дуги.
|
Наименование характеристики |
Значение характеристики |
|---|---|
|
Номинальный ток: |
Переменный |
|
Число полюсов: |
3 |
|
Номинальное напряжение сети: |
до 660В |
|
Номинальное напряжение электромагнитной катушки: |
любое по заказу |
|
Материал шин для крепления внешних проводников тока: |
Медь |
|
Материал главных контактов: |
Медь |
|
Наличие вспомогательных контактов: |
да |
| Температура окружающей среды | от -45°С до +55°С |
| Относительная влажность воздуха | до 75% при температуре 15°С |
| Высота над уровнем моря | не более 2000 м. |
| Окружающая среда | невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры контакторов в недопустимых пределах |
| Вес |
нетто - 33,5кг брутто - 35кг |
Структура условного обозначения
КТ - Х1 Х 2 Х 3 Б (БС) Х4
Х1 - 60 - условный номер серии
Х2 - условное обозначение величины номинального тока: 1-100А, 2-160А, 3-250А, 4-400А, 5 - 630А
Х3 - число главных контактов -3
Б (БС) - исполнение по износостойкости главных контактов Б (БС)
Б – исполнение по износостойкости главных контактов Б
Механическая износостойкость составляет 10 000000 циклов ;
Коммутационная износостойкость равна 330 000 циклов .
Допустимая частота включений в час 600.
Режим работы контактора повторно-кратковременный ПВ 40%
БС - исполнение по износостойкости главных контактов БС
Механическая износостойкость составляет 12 000000 циклов ;
Коммутационная износостойкость равна 400 000 циклов .
Допустимая частота включений в час 600.
Режим работы контактора продолжительный ПВ 100%
Х4 - климатическое исполнение
| КТ 6043 | L,мм | A,мм | B,мм | B1,мм | R,мм |
| 500 | 440 | 250 | 270 | 6,5 |
СИЛЬНЫЕ СТОРОНЫ:
- 100 процентов из Российских комплектующих;
- Низкая себестоимость расходных материалов:
подвижный контакт 171,6 рублей
неподвижный контакт 183 рубля
- Материал катушки - медь;
ТО, сведения о наиболее частых неисправностях контакторов серии КТ, методы их устранения – предоставляются по запросу.
Рекомендуемое сечение внешних токоведущих проводников тока, при монтаже, согласно данных ПЭУ, для длительного тока 400А:
| Сечение токопроводящей жилы для резиновой изоляции и поливинилхлоридной изоляции с медными жилами: | более 120 мм2 |
| Размер медных шин прямоугольного сечения: | 30мм*4мм |
Контактор КТ 6043 безопасен в работе, благодаря дугогасительным катушкам, выполненным из меди, дополнительно гашение дуги происходит в щелях искрогасителей.
