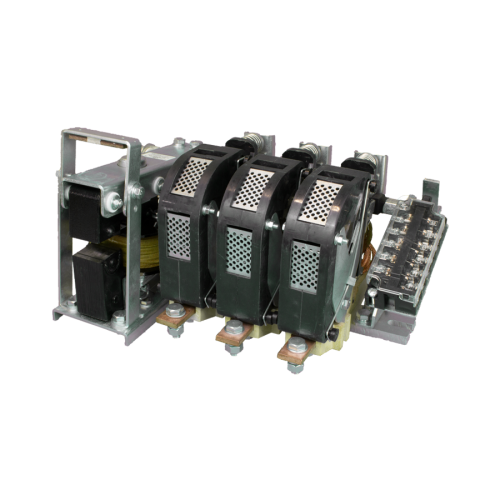

Контактор КТ-6053 630А 380В
КТ-6053 630А 380В контактор это 2х-позиционный электромагнитный аппарат, применяется при частоте коммутаций до 600 циклов/час, дистанционного управления. При подключении контактора к сети, рейка с подвижными контрактантами замыкает электрическую цепь.
Блок дополнительных контактов служит для контроля и коммутации сигнализации. Подвижные контакты размыкаются под действием тяжести подвижной части и работы возвратной пружины.
Контактор КТ-6053 - это трехполюсный электромагнитный контактор переменного тока, предназначенный для дистанционного включения и отключения силовых электрических цепей напряжением до 660В в стационарных установках . Изделие рассчитано на номинальный ток 630А и относится к серии КТ-6000 - аппаратам, специально разработанным для работы в тяжелых режимах коммутации .
Ключевая особенность контактора КТ-6053 - категория применения АС-4, что позволяет использовать его для пуска, торможения противовключением и реверсирования мощных асинхронных двигателей с короткозамкнутым ротором . Это принципиальное отличие от стандартных магнитных пускателей (серий ПМЛ, ПМА, ПМ12), которые рассчитаны на категорию АС-3 и быстро выходят из строя при тяжелых режимах работы .
Расшифровка маркировки КТ-6053
Понимание условного обозначения позволяет точно идентифицировать тип контактора:
- КТ: Серия -Контактор электромагнитный переменного тока
- 60: Номер серии - Серия КТ-6000
- 5: Номинальный ток - 630А
- 3: Количество полюсов - 3 полюса
- У3: Климатическое исполнение - Умеренный климат, категория 3
- 380В: Напряжение катушки - Катушка управления на 380В переменного тока
Основные технические характеристики КТ-6053 630А 380В
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Число главных контактов: 3
- Номинальный ток главной цепи: 630А
- Номинальное напряжение главной цепи: В 220/380/660
- Номинальное напряжение катушки управления: Любое бо заказу
- Ток вспомогательных контактов: 10А

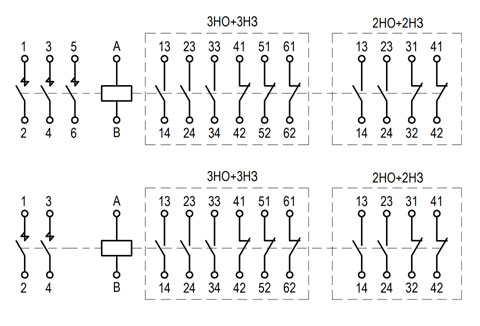

- Число вспомогательных контактов: 2з+2р, 3з+3р
- Макс. мощность двигателя при 400В: (АС-3), кВт 335
- Макс. мощность двигателя при 400В: (АС-4), кВт 140
- Номинальное напряжение изоляции: Ui, 660 В
- Номинальное напряжение главной цепи, В: до 660, 50-60 Гц
- Категория применения: АС-3, АС-4
- Механическая износостойкость, циклов ВО: 10 млн
- Частота включений, вкл/час: до 1200
- Степень защиты: IP00
- Климатическое исполнение: У3 (УХЛ4, О4 по заказу)
- Способ монтажа: На монтажную плату (перфорированную рейку) винтами
- Диапазон рабочих температур, °C: -45…+40
Области применения
Контактор КТ-6053 630А 380В применяется в тяжелых промышленных условиях :
- Крановое оборудование - механизмы подъема и передвижения мостовых кранов, портальных кранов, тельферов
- Металлургическое производство - сталелитейное оборудование, прокатные станы
- Насосные станции - управление мощными насосами и компрессорами
- Трансформаторные подстанции и РУ - в составе аппаратуры АВР и распределительных устройств
- Шкафы управления промышленными машинами - дистанционное управление мощными электроприводами
- Тяговые установки - коммутация тяговых электродвигателей
| Марка контактора |
L (мм) |
A (мм) | B (мм) | B1(мм) | R(мм) |
|---|---|---|---|---|---|
| КТ 6053 | 566 | 500 | 349 | 334 | 6,5 |
Условия эксплуатации и обслуживания
- Температура окружающего воздуха от -45°C до +40°C
- Относительная влажность 78% при +25°C
- Высота над уровнем моря не более 1000 м
- Рабочее положение вертикальное (отклонение не более 5°)
- Воздействие жидкостей исключить прямое попадание
- Степень защиты IP00 (для монтажа в закрытые шкафы)
Регламент обслуживания :
- Периодичность: 1 раз в месяц при интенсивной эксплуатации
- Визуальный осмотр: состояние силовых и вспомогательных контактов
- Проверка затяжки болтовых соединений: подтяжка резьбовых соединений
- Очистка: удаление пыли и грязи с поверхности контактора
- Смазка: подвижных частей согласно инструкции
- Дугогасительные камеры: проверка целостности и чистоты
Меры безопасности
- Класс защиты IP00 - контактор предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов .
- Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить контактор со стороны питания и убедиться в отсутствии напряжения.
- Заземление - рама контактора должна быть заземлена через предусмотренный конструкцией винт заземления.
- Дугогашение - при коммутации мощных нагрузок возникает электрическая дуга, которая гасится в дугогасительных камерах. Категорически запрещается эксплуатировать контактор со снятыми дугогасительными камерами.
- Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки (380В) с напряжением источника управления.
- Условия хранения - контакторы должны храниться в отапливаемом и вентилируемом помещении при температуре от +1°C до +40°C .
Преимущества КТ-6053 630А 380В
- Тяжелый режим АС-4 - возможность коммутации электродвигателей в режиме пуска, торможения противовключением и реверсирования
- Высокая коммутационная способность - номинальный ток 630А, управление двигателями до 335 кВт (АС-3) и 140 кВт (АС-4)
- Надежная конструкция - полнотелая стальная рама, контакты на основе серебра
- Большой ресурс - механическая износостойкость до 10 млн циклов
- Высокая частота включений - до 1200 включений в час
- Универсальность применения - крановое, металлургическое, насосное оборудование, АВР
- Климатическая устойчивость - работа при температурах от -45°C до +40°C
- Ремонтопригодность - возможность замены контактов и катушек
- Модернизированные материалы - экологически чистые композитные материалы вместо асбеста в дугогасительных камерах
• Вес нетто - 35кг
• Вес брутто - 37кг
ТО, сведения о наиболее частых неисправностях контакторов серии КТ, методы их устранения – предоставляются по запросу.
Завод «Электроконтактор» осуществляет поставку контакторов КТ-6053 всех исполнений (напряжения катушки 110В, 220В, 380В; различные исполнения по износостойкости; количество вспомогательных контактов 2НО+2НЗ или 3НО+3НЗ). Возможно изготовление нестандартных исполнений под заказ.
