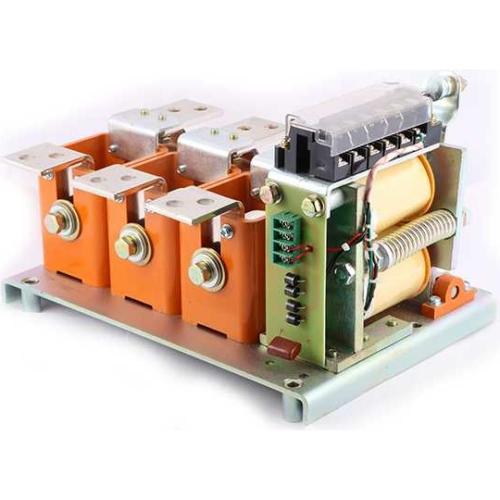

Сертификат: Контакторы - сертификатВакуумный контактор КВ 6,3/630, выпускаемый Заводом Электроконтактор, широко применяется при коммутации цепей питания различных приемников электроэнергии, в том числе асинхронных двигателей.
Соответствует требованиям технического регламента ТР ТС 004/2011.
Может эксплуатироваться в любых электроустановках, а также в тепловозах, электровозах, при использовании специальной взрывозащищенной оболочки может эксплуатироваться в горнорудном производстве.
Класс напряжения 1,14. Категория размещения и климатического исполнения У3 в соответствии с ГОСТ 15150-69.
Отличаются повышенной безопасностью и износостойкостью. 3 пары главных контактов номинальным током до 630А. Укомплектован двумя блоками дополнительных контактов.
Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.
Технико-эксплуатационные характеристики вакуумного контактора КВ-1,14 6,3/630
|
Маркировка на
бирке изделия |
Номинальный
ток, A |
Частота,
Гц |
Класс
напряжения |
Номинальное
напряжение ,В |
Номинальное напряжение
катушки Б, В |
|
КВ 1,14 6,3/630
|
500/630
|
50
|
6,3
|
до 1140
|
ЛЮБОЕ
|
Внешний вид, габаритные, установочные и присоединительные размеры контакторов КВ 6,3 630A:
|
Тип контактора
|
Н, мм
|
А, мм
|
В, мм
|
а, мм
|
а1, мм
|
b, мм
|
d, мм
|
|
КВ 1,14 6,3/630
|
220
|
350
|
250
|
300
|
300
|
230
|
9
|
Габаритные размеры
Заметки и особенности:
В случае необходимости реверса двигателя - вращение вала в обратную сторону - рекомендуем использовать реверсивные вакуумные контакторы серии КВ.
Данные по упаковке:
В коробке -1шт
Объем - 0,06 м3
Вес брутто (коробка) - 20 кг
Вес нетто (коробка) - 18 кг
