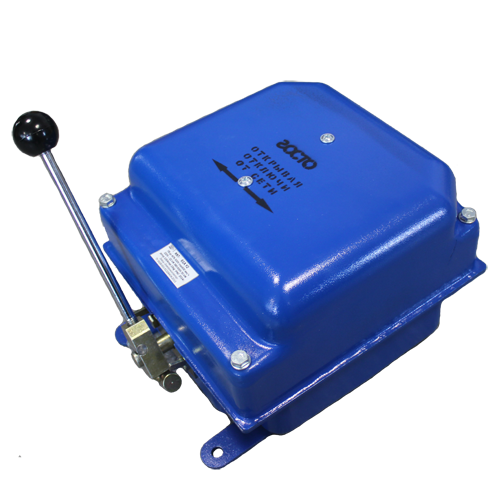

Сертификат: Контроллеры. КомандоаппаратыКомандоконтроллер (кулачковый контроллер тока) ККТ-61 А предназначен для пуска, реверсирования и регулирования скорости вращения электродвигателей, путем перестроения схем электрических цепей или включенных в них электродвигателей.
Контроллеры ККТ изготавливаются в высокопрочных защитных корпусах с крышкой из высококачественного алюминиевого сплава, ротор контроллера установлен на подшипниках, контакты медные.
Маркировка и расшифровка ККТ ГОСТО-61 А У2:
- ККТ - контроллер кулачковый трёхфазного переменного тока,
- ГОСТО - торговая марка,
- 6 - длительный ток кулачкового элемента 63А,
- 1 - тип исполнения по схеме,
- А - модернизированный,
- У - климатическое исполнение,
- 2 - категория размещения.
Технические характеристики ККТ-61 (ККТ61):
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
63 А
|
|
Максимально допустимый ток при ПВ до 40%
|
100 А
|
|
Число положений
- вперед - подъем
- назад - спуск
|
5
5
|
|
Максимальная мощность электродвигателя при ПВ 40%
- 220В
- 380-500В
|
22 кВт
30 кВт
|
|
Климатическое исполнение и категория размещения
|
У2
|
|
Масса
|
15 кг
|
Схема и таблица включения контактов ККТ-61 (ККТ61):
Внешний вид, габаритные, установочные и присоединительные размеры ККТ-61 (ККТ61):
Мнение эксперта:
Силовые кулачковые контроллеры серии ККТ относятся к аппаратам с непосредственным ручным типом управления.
Как правило, аппараты ККТ-61 находят применение в кранах со средней и малой грузоподъемностью.
