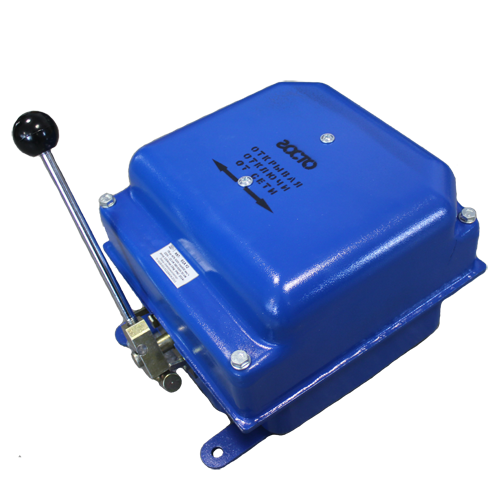

Сертификат: Контроллеры. КомандоаппаратыКонтроллер ККТ-68 (ККТ68) - второе исполнение контроллеров ККТ.
Имеет высокопрочный защитный корпус с крышкой из высококачественного алюминиевого сплава. Ротор контроллера установлен на подшипниках, контакты медные, схема замыкания контактов - симметричная, число рабочих положений - 5 (спуск-назад) - 5 (подъем-вперед).
Аппарат предназначен для управления электродвигателями с фазным ротором при коммутации резисторов в роторных цепях.
Командоконтроллер (или кулачковый контроллер тока) ККТ-68 служит для управления приводами подъема, не требующими регулирования скорости. Возможное неустойчивое регулирование частоты вращения около 1:2.
Маркировка и расшифровка ККТ ГОСТО-68 У2:
- ККТ - контроллер кулачковый трёхфазного переменного тока,
- ГОСТО - торговая марка,
- 6 - длительный ток кулачкового элемента 63А,
- 8 - тип исполнения по схеме,
- У - климатическое исполнение,
- 2 - категория размещения.
Технические характеристики ККТ-68 (ККТ68):
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
63 А
|
|
Максимально допустимый ток при ПВ до 40%
|
100 А
|
|
Число положений
- вперед - подъем
- назад - спуск
|
5
5
|
|
Максимальная мощность электродвигателя при ПВ 40%
- 220В
- 380-500В
|
50 кВт
80 кВт
|
|
Климатическое исполнение и категория размещения
|
У2
|
|
Масса
|
15 кг
|
Схема и таблица включения контактов ККТ-68 (ККТ68):
Чертеж и размеры ККТ-68 (ККТ68):
Производитель: Завод "Электроконтактор".
