Сертификат: ПускателиКатушка ПМЛ-5000 24,36,220,380В

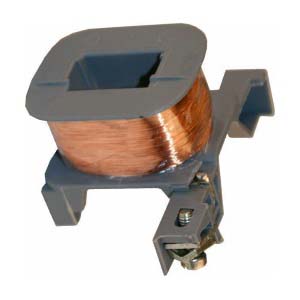

Катушка втягивающая (соленоид) является ключевым элементом электромагнитного пускателя ПМЛ-5000, обеспечивающим преобразование электрической энергии в механическое движение для замыкания и размыкания силовых и вспомогательных контактов . Завод «Электроконтактор» предлагает оригинальные катушки управления для пускателей 5-й величины (пятой величины) на все востребованные номиналы напряжений переменного тока: 24В, 36В, 48В, 110В, 127В, 220В, 240В, 380В, 400В, 415В, 440В, 500В и 660В частотой 50/60 Гц.
Пускатели серии ПМЛ-5000 (на номинальный ток 125А) предназначены для дистанционного пуска и остановки трехфазных асинхронных электродвигателей мощностью до 55 кВт при напряжении 380В. Правильный подбор катушки критически важен для безаварийной работы пускателя: заниженное напряжение не позволит четко включиться аппарату, а завышенное - вызовет перегрев и быстрый выход из строя обмотки.
Назначение и технические характеристики катушек ПМЛ-5000
Катушки предназначены для комплектации пускателей ПМЛ 5-й величины (на номинальные токи 125А). Они рассчитаны на продолжительный режим работы и обладают высокими диэлектрическими свойствами.
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Применение: Пускатели ПМЛ 5-й величины (ПМЛ-5100, ПМЛ-5200, ПМЛ-5300, ПМЛ-5400, ПМЛ-5500, ПМЛ-5600 и др.)
- Номинальный ток главной цепи пускателя: 100-125 А
- Мощность управляемого двигателя: (380В) до 55 кВт
- Род тока цепи управления: Переменный (AC), 50 Гц / 60 Гц
- Номинальные напряжения катушек: (AC, 50/60 Гц) 24В, 36В, 48В, 110В, 127В, 220В, 240В, 380В, 400В, 415В, 440В, 500В, 660В
- Потребляемая мощность: (включение / удержание) 500 ВА / 46 ВА
- Время срабатывания: (включение) 40-80 мс
- Диапазон срабатывания: (включение) (0,85–1,1) Uном
- Климатическое исполнение: У3, УХЛ4, О2
Совместимость с типами пускателей
Катушки ПМЛ-5000 подходят для большинства модификаций пускателей 5-й величины:
- ПМЛ-5100 Нереверсивный IP00/IP20
- ПМЛ-5200 Нереверсивный с тепловым реле IP00/IP20
- ПМЛ-5300 Реверсивный с механической блокировкой IP00/IP20
- ПМЛ-5400 Реверсивный с тепловым реле IP00/IP20
- ПМЛ-5500 Реверсивный без теплового реле IP00/IP20
- ПМЛ-5600 Реверсивный с тепловым реле IP00/IP20
- ПМЛ-5ХХ1 В защитном корпусе IP40/IP54
Важно: Для реверсивных пускателей (ПМЛ-5300, ПМЛ-5400, ПМЛ-5500, ПМЛ-5600) используются такие же катушки, что и для нереверсивных. Разница заключается в количестве контакторов (два), но каждая катушка идентична.
