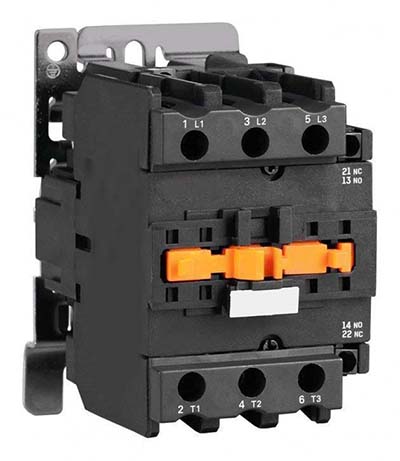

Сертификат: ПускателиПускатель ПМЛ-3100 40А 380В 1НО+1НЗ
Пускатель ПМЛ-3100 - это нереверсивный электромагнитный контактор (пускатель) 3-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50 и 60 Гц.
Изделие рассчитано на номинальный ток 40 А (категория АС-3) и коммутацию электродвигателей мощностью до 18,5 кВт при напряжении 380/400 В . Пускатель выполнен в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, имеет винтовые зажимы (силовые цепи - болт М6) и не оснащен встроенным тепловым реле.
Ключевая особенность данной модификации - наличие встроенных вспомогательных контактов 1 замыкающий (НО) + 1 размыкающий (НЗ), что позволяет реализовывать схемы с электрической блокировкой (например, в реверсивных включениях) без установки дополнительных контактных приставок.
Основные технические характеристики ПМЛ-3100 40А 380В
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Номинальный ток Ie (АС-3, 380-400В): 40А
- Номинальное напряжение изоляции: Ui 660 В
- Номинальное импульсное напряжение: Uimp 6 кВ
- Количество главных контактов: 3 замыкающих (3НО)
- Количество вспомогательных контактов: 1 замыкающий (1з) + 1 размыкающий (1р)
- Механическая износостойкость (исп. Б): 10 млн циклов
- Коммутационная износостойкость (АС-3, исп. Б): 1,0 млн циклов
- Время срабатывания (включение): 22±8 мс
- Макс. частота включений (с нагрузкой): 600-1200 вкл/час
- Степень защиты: IP00
- Диапазон рабочих температур: от -40°C до +50°C
Области применения
Пускатель ПМЛ-3100 40А 380В 1НО+1НЗ широко используется для управления электродвигателями мощностью до 18,5 кВт в различных отраслях промышленности и гражданского строительства:
- Крановое и лифтовое оборудование -+ Лифты, краны, тельферы, механизмы подъема
- Насосное оборудование - Насосы водоснабжения, водоотведения, повысительные установки
- Вентиляционные системы - Приточные и вытяжные установки, дымоудаление
- Станкостроение - Токарные, фрезерные, сверлильные станки
- Компрессорное оборудование - Поршневые и винтовые компрессоры
- Конвейерное оборудование - Приводные станции конвейеров и транспортеров
- Системы автоматизации - Управление исполнительными механизмами, АВР
- Тепловое оборудование - Тепловые завесы, пушки, осветительные сети
Условия эксплуатации и обслуживания
Допустимые условия эксплуатации
- Температура окружающего воздуха от -40°C до +50°C
- Температура (кратковременно) до +55°C (со снижением тока на 10%)
- Относительная влажность до 80% при +25°C (без конденсации)
- Высота над уровнем моря не более 2000 м
- Окружающая среда невзрывоопасная, без агрессивных газов и паров
- Степень защиты IP00 монтаж в закрытые шкафы и панели
- Рабочее положение вертикальное, с возможным отклонением по горизонтали ±30°
Регламент обслуживания
- Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
- Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева
- Проверка затяжки винтовых соединений: момент затяжки согласно паспорту (болт М6)
- Очистка: удаление пыли и грязи сжатым воздухом
- Контакты: при нормальной эксплуатации чистка контактов не требуется — любое удаление приработавшегося материала сокращает износостойкость
Меры безопасности
- Степень защиты IP00 - пускатель предназначен для установки в закрытые шкафы, исключающие доступ к токоведущим частям при работающем оборудовании .
- Нулевая защита - при исчезновении напряжения контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении питания .
- Заземление - при установке в металлический шкаф корпус шкафа должен быть заземлен.
- Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения.
- Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки 380В с напряжением источника управления.
- Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки.
