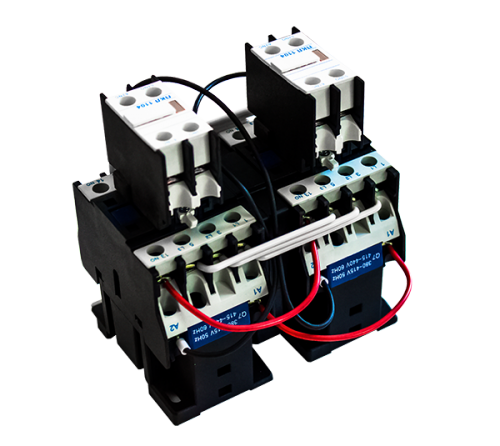

Пускатель ПМЛ-1561

Пускатель магнитный ПМЛ-1561 16А 220В AC УХЛ4 ТУ 3426-002-91328404-2011

Пускатели ПМЛ 1561 производства Завода Электроконтактор г. Челябинск - это реверсивные магнитные пускатели со степенью защиты - IP20.

Пускатель ПМЛ 1561 имеет 2 размыкающих допконтакта, климатическое исполнение - УХЛ4 Б, без теплового реле, питание пускателя  - 220В, 380В 50Гц.

Защита от перегрузок или прочих аварийных режимов не предусмотрена ввиду отсутствия защитных тепловых реле или прочих защитных устройств.

Для обеспечения защиты лучшим вариантом является использование автоматических выключателей, включаемых последовательно с главными контактами пускателя ПМЛ-1561, снабженных как электромагнитными, так и тепловыми расцепителями. В этом случае будет реализована защита и от перегрузок и от режима короткого замыкания.

ПМЛ-1561 - технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue: 380В…
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток главных контактов: 16 А
• Степень защиты: IP20
• Пускатель ПМЛ-1561: реверсивный
• Тепловое реле: отсутствует
• Без корпуса и кнопок управления
• Пускатель ПМЛ-1561 способен подключать, отключать  и реверсировать направление вращения электродвигателя мощностью до 4кВт, работающего в режиме АС-3.
• Коммутационная износостойкость: 1 500 000 циклов
• Механическая износостойкость: 20 000 000 циклов

Условное обозначение:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А
