Пускатель электромагнитный ПМЛ-1631

Электромагнитный Пускатель ПМЛ-1631

Электромагнитный пускатель ПМЛ 1631 производства Завода Электроконтактор предназначается для удаленного запуска путем подключения к электрической сети, а так же для остановки, реверсирования асинхронных моторов.

В исполнениии с тепловым реле РТЛ способен защитить электродвигатель от токов, оразующихся при обрыве фазы, а так же от перегрузок.

Мы производим и тестируем его на своём заводе в Челябинске, чтобы вы получали оборудование, которое работает без сбоев даже при частых включениях.

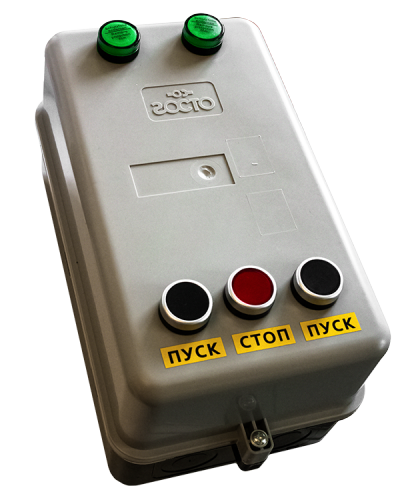

Ключевая особенность ПМЛ-1631 - заводская готовность «под ключ». В одном корпусе объединены два контактора с механической и электрической блокировкой, встроенное тепловое реле серии РТЛ, кнопки «Пуск», «Стоп», «Реле» и сигнальная лампа индикации включения

Характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток главной цепи Ie (АС-3, 380В): 10А
• Категория применения: АС-3, АС-4
• Количество главных контактов: 3 замыкающих (3НО) - два контактора
• Количество вспомогательных контактов: 1 замыкающий + 2 размыкающих (1НО+2НЗ)
• Механическая износостойкость: млн. циклов 10
• Коммутационная износостойкость: млн. циклов 1,5
• Частота включений (с нагрузкой/без нагрузки): вкл/час 2400 / 3600
• Потребляемая мощность катушки (пуск/удержание): ВА 8/68 Вт
• Степень защиты корпуса: IP54
• Климатическое исполнение: У3, УХЛ4, О2
• Диапазон рабочих температур: °C -40…+55

Стуктура условного обозначения

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А

Где применяется ПМЛ-1631?

• Системы с тройной сигнализацией: лампа на щите + сигнал на ПЛК + запуск вентилятора охлаждения
• Конвейерные линии с каскадным запуском («пуск первого → через 3 сек — пуск второго → через 3 сек — пуск третьего»)
• Насосные станции с автоматикой уровня: сигнал «насос работает» + «открыть клапан» + «включить подсветку»
• Станки с ЧПУ, где нужно три независимых подтверждения включения
• Системы АВР с резервированием по нескольким параметрам

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +55°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень загрязнения среды 3 по ГОСТ IEC 60947-1
• Степень защиты IP54 установка в местах, защищенных от прямого воздействия осадков
• Рабочее положение вертикальное

Меры безопасности

1. Правильная настройка теплового реле - при заниженной уставке будут ложные срабатывания, при завышенной — двигатель сгорит при перегрузке.
2. Строгое соответствие напряжения катушки - проверьте маркировку, иначе катушка выйдет из строя .
3. Механическая блокировка контакторов исключает короткое замыкание при реверсе .
4. Заземление корпуса обязателен.
5. Отключение напряжения перед вскрытием и обслуживанием.
