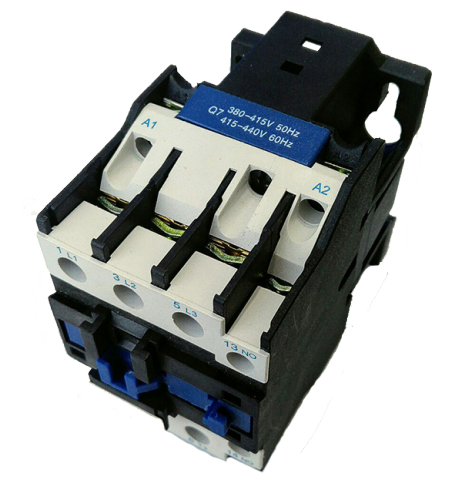

Пускатель ПМЛ-2160М 25А

Пускатель ПМЛ-2160М 25А 1з IP20

Пускатель магнитный ПМЛ-2160М 25А - это нереверсивный электромагнитный контактор (пускатель) 2-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 25А (категория АС-3) и коммутацию электродвигателей мощностью 11 кВт при напряжении 380В. Модель выполнена в открытом исполнении (IP20) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле и оснащена одним замыкающим (1НО) вспомогательным контактом.

Ключевая особенность ПМЛ-2160М - исполнение «М» позволяет монтировать пускатель как на стандартную DIN-рейку 35 мм, так и винтами на монтажную панель. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C, а буква "Б" в маркировке означает средний ресурс (исполнение по износостойкости).

Основные технические характеристики ПМЛ-2160М 25А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 25А
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий (1з / 1НО)
• Степень защиты (базовое исполнение): IP20
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Температура эксплуатации: от -40°C до +40°C
• Механическая износостойкость (исп. Б): 10 млн циклов
• Коммутационная износостойкость (исп. Б): 1,5 млн циклов

Конструктивные особенности

1. Универсальный монтаж («М») - возможность установки как на DIN-рейку 35 мм (защелкиванием), так и винтами на монтажную панель.
2. Степень защиты IP20 - пускатель предназначен для установки в закрытые шкафы и панели.
3. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
4. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C.
5. Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия. Рекомендуется использовать в комплекте с автоматическими выключателями.
6. Корпус из термостойкой пластмассы - обеспечивает надежную изоляцию токоведущих частей.
7. Принцип действия - При подаче номинального напряжения на катушку она втягивает сердечник и замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
8. Энергосбережение - применение контакторов с катушкой управления на постоянном токе (в других модификациях) обеспечивает эффективное энергосбережение.
9. Прямой аналог ПМА-2100 - полная взаимозаменяемость по установочным размерам и техническим характеристикам.

Области применения

Пускатель ПМЛ-2160М 25А широко используется для управления электродвигателями мощностью до 11 кВт и другими нагрузками:

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения
• Насосное оборудование - Управление насосами водоснабжения, дренажными, циркуляционными насосами
• Вентиляционные системы - Управление приточными и вытяжными установками, вентиляторами
• Станкостроение - Управление токарными, фрезерными, сверлильными станками
• Компрессорное оборудование - Управление поршневыми компрессорами
• Тепловое оборудование - Управление тепловыми завесами, тепловыми пушками, печами
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Осветительные сети - Коммутация осветительных установок

Меры безопасности

1. Степень защиты IP20 - пускатель предназначен для установки в закрытые щиты и шкафы, исключающие доступ к токоведущим частям при работающем оборудовании.
2. Нулевая защита - функция встроена в конструкцию пускателя и исключает самопроизвольный запуск двигателя при восстановлении питания после пропадания напряжения.
3. Заземление - при установке в металлический шкаф корпус шкафа должен быть заземлен.
4. Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения.
5. Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки с напряжением источника управления.
6. Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки
