Пускатель ПМЛ-2500

Пускатель ПМЛ-2500

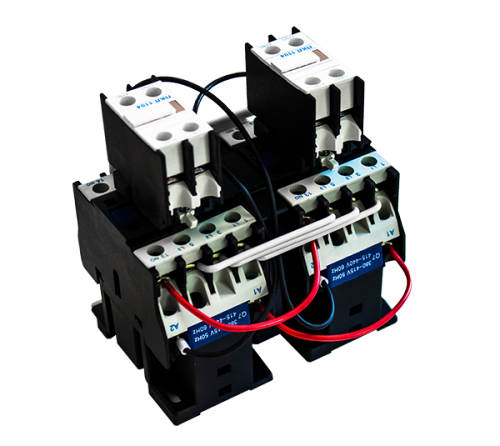

ПМЛ-2500 - электромагнитный пускатель для дистанционного управления трёхфазными двигателями с короткозамкнутым ротором. Сам по себе нереверсивный (для реверса нужен комплект из двух штук). Чтобы служил долго - монтируйте вертикально выводами вверх, не перегружайте выше 25А и раз в месяц проверяйте контакты на оплавление.

Пускатели ПМЛ 2500 выпускаются на Заводе Электроконтактор и главное их предназначение – это пуск/остановка и реверсирование 3-фазных асинхронных электродвигателей в стационарных установках.

Если пускатель оснащен трехполюсным реле РТЛ, то может исполнять функцию защиты электромотора от перегрузки и от токов, образующихся при обрыве одной из фаз.

Структура условного обозначения ПМЛ Х1- Х2 -Х3 -Х4:

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числуи исполнению контактов для вторичных цепей, номинальным током не более 10А

Технические характерстики:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток: 125А
• Климатическое исполнение: УЗ

Меры безопасности:

1. Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
2. Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
3. Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы:

1. После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
2. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
3. При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Где применяются ПМЛ-2500:

• Насосные станции с управлением через поплавковый датчик или контроллер уровня
• Вентиляция с таймером - пускатель только включает/выключает мотор
• Компрессоры на СТО с ручным управлением через кнопочный пост
• Конвейерные линии с управлением от ПЛК (сигналы - на контроллер, сила - через пускатель)
• Системы полива с погодной автоматикой - пускатель коммутирует только насос

Как проверяем пускатели перед отправкой:

• Прогоняем 100 циклов под нагрузкой 22–25 А.
• Проверяем ход якоря - должен быть плавным, без заеданий и посторонних звуков.
• Замеряем сопротивление изоляции - >10 МОм.
• Осматриваем главные контакты на отсутствие нагара и оплавления.

ПМЛ-2500 - есть на складе в Челябинске.

Звоните +7 (351) 2-777-444: подберём катушку под ваше напряжение, скажем точную цену и отправим сегодня.

Габаритные размеры

Данные по тупаковке

 В коробке -25шт

Объем (1коробка) - 0,03 м3

Вес брутто (коробка) - 25,5 кг

Вес нетто (коробка) - 23 кг
