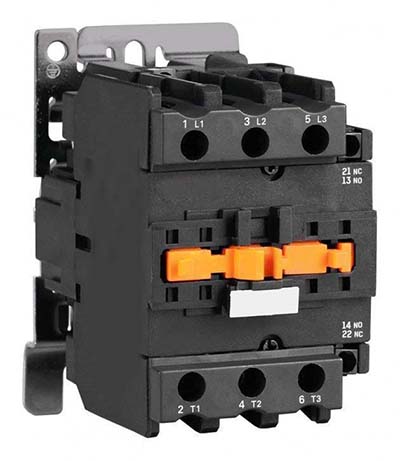

Пускатель ПМЛ-3202

Электромагнитные пускатели ПМЛ 3202 производятся в Челябинске на Заводе Электроконтактор. Часто наши пускатели применяют для запуска/остановки 3-х фазных электромоторов.

При наличии у пускателя защитных тепловых реле РТЛ, то они еще могу выполнять функцию защиты электродвигателя от перегрузки, а так же от токов, образующихся при обрыве фазы.

Подходит для трёхфазных двигателей мощностью до 18,5 кВт при 380 В. Насосы, вентиляторы, компрессоры, конвейеры - там, где нужна не одна, а две независимые линии сигнализации.

Технические характеристики ПМЛ 3202:

Производство: Россия, г. Челябинск
Производитель: ООО Завод "Электроконтактор"
Номинальное рабочее напряжение Ue: 380В
Частота: 50Гц, Гост - 29322
Номинальное напряжение по изоляции Ui: 690В
Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
Степень загрязнения: 3 ГОСТ IEC 60947-1
Коммутационная среда: воздух.
Число полюсов: 3
Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
Способ крепления: винтовой, DIN рейка
Номинальный ток: 40А
Категория размещения: УЗ
Номинальное напряжение: ~ ток U до 380В, 50-60 Гц
Режим работы: повторно-кратковременный ПВ 40%
Степень защиты: IP40

Структура условного обозначения:

ПМЛ-Х1Х2Х3Х4-А Х5

• ПМЛ – тип

• ГОСТО – марка

• Х1 – величина тока

• Х2 – исполнение по назначению

• Х3 – исполнение по степени защиты

• Х4 – исполнение по кол-ву контактов

• А – индекс

• Х5 – категория размещения

Наша выпускаемая продукция выгодно отличается высоким качеством сборки и имеет длительный срок службы.

Преимущества ПМЛ-3202 от «Электроконтактора»:

40А «с запасом» - выдерживает пусковые токи двигателей до 18,5 кВт без оплавления контактов.
Независимые линии сигнализации - можно подключить лампу на щите + сигнал на ПЛК без взаимного влияния.
Усиленная дугогасительная камера - гасит дугу даже при частых включениях (до 10 раз в час).
Чёткая маркировка клемм - контакты НО1 и НО2 подписаны отдельно, не перепутаете при монтаже.
В наличии на складе - отгрузка в день заказа, даже в отдалённые регионы РФ.

Области применения:

Насосные станции - лампа «работает» на щите (НО1) + сигнал на контроллер уровня (НО2)
Вентиляция + калорифер - вентилятор запущен (НО1) → разрешение на калорифер (НО2)
Конвейерные линии - запуск агрегата (НО1) + подтверждение для счётчика циклов (НО2)
Компрессорные установки - индикация для оператора (НО1) + запуск освещения бокса (НО2)
Системы полива - насос включён (НО1) → открытие электромагнитного клапана (НО2)
Станки с ЧПУ - подтверждение включения привода (НО1) + разрешение на подачу инструмента (НО2)

Что докупить для полной комплектации:

Катушка управления: Выберите под ваше напряжение: 220 В (стандарт), 380 В (трёхфазные щиты), 24/127 В (системы с ПЛК) = Без катушки пускатель не втягивается
Тепловое реле: РТЛ-40 или ТРН-40 с диапазоном регулировки 25–40 А = Защита двигателя от перегрузки и обрыва фазы
Кнопочный пост: КУ-91 или КЕ-11 («пуск/стоп») = Управление с рабочего места оператора
Автоматический выключатель: ВА 47-29 на 50 А (3 полюса) = Защита линии от короткого замыкания

Совет: При заказе укажите напряжение катушки - мы соберём комплект «под ключ» и вышлем схему подключения.

Условия эксплуатации:

Температура окружающей среды: От –40 °C до +40 °C (УХЛ4)
Высота над уровнем моря: До 2000 м (при 380 В — до 4300 м с понижением тока на 10%)
Среда: Не взрывоопасная, без агрессивных газов, паров и пыли в концентрациях, разрушающих изоляцию
Положение при монтаже: На вертикальной плоскости, выводами вверх (допускается отклонение ±30°)
Вибрация: Группа М7 по ГОСТ 30631 (частота 5–100 Гц, ускорение до 1g)

Меры безопасности при работе с пускателем:

Перед монтажом и обслуживанием:

Отключите питание на вводном автомате.
Повесьте табличку «Не включать! Работают люди».
Проверьте отсутствие напряжения мультиметром или указателем.

При подключении:

Не допускайте попадания металлической стружки в зазор магнитопровода - вызывает заедание и перегрев.
Затягивайте клеммы с усилием 1,2–1,5 Н·м - ослабленные клеммы = искрение = пожар.

При эксплуатации:

Не прикасайтесь к контактам при включённом питании.
Не закрывайте вентиляционные отверстия корпуса.
При гудении, запахе гари или перегреве - немедленно отключите.

Порядок работы пускателя:

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
