Сертификат: ПускателиПускатель ПМЛ-4101 63А 1з+1р УХЛ4

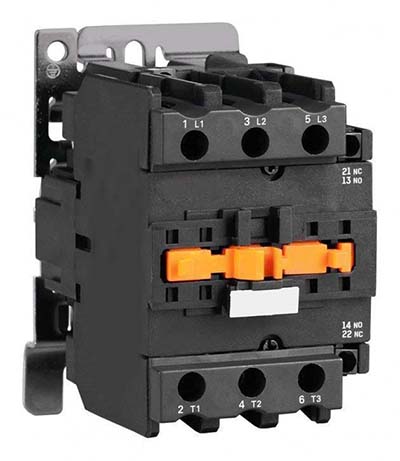

Пускатель магнитный ПМЛ-4101 63А - это нереверсивный электромагнитный контактор (пускатель) 4-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50 и 60 Гц.
Изделие рассчитано на номинальный ток 63 А (категория АС-3) и коммутацию электродвигателей мощностью 30 кВт при напряжении 380В и 37 кВт при 660В. Модель выполнена в открытом исполнении (IP00/IP20) для монтажа в шкафы управления и распределительные устройства, оснащена встроенными вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ), не имеет встроенного теплового реле и поставляется с универсальным креплением как на DIN-рейку, так и винтами на монтажную плату.
Ключевая особенность ПМЛ-4101 - расширенный набор вспомогательных контактов, позволяющий реализовывать схемы с самоподхватом и электрической блокировкой без установки дополнительных контактных приставок. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.
Основные технические характеристики ПМЛ-4101 63А
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Номинальный ток Ie (АС-3, 400В): 63А
- Макс. мощность двигателя (АС-3, 220В): 18,5 кВт
- Макс. мощность двигателя (АС-3, 380-400В): 30 кВт
- Макс. мощность двигателя (АС-3, 660В): 37 кВт
- Количество главных контактов: 3 замыкающих (3НО)
- Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
- Степень защиты: IP00/IP20
- Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
Области применения
Пускатель ПМЛ-4101 63А широко используется для управления электродвигателями мощностью до 30 кВт в различных отраслях промышленности и гражданского строительства :
- Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, лифты)
- Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения, повысительными установками
- Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
- Станкостроение - Управление токарными, фрезерными, сверлильными станками
- Компрессорное оборудование - Управление промышленными поршневыми и винтовыми компрессорами
- Конвейерное оборудование - Управление приводными станциями конвейеров и транспортеров
- Системы автоматизации - Управление исполнительными механизмами, системы автоматического ввода резерва (АВР)
- Тепловое оборудование - Управление тепловыми завесами, печами, нагревательными элементами
Преимущества ПМЛ-4101 63А
- Оптимальная мощность - управление двигателями до 30 кВт при 380/400В, до 37 кВт при 660В
- Расширенная коммутация - 1з+1р вспомогательные контакты для реализации схем с электрической блокировкой
- Климатическая устойчивость УХЛ4 - работа при температурах до -60°C
- Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
- Низкий уровень шума - специальная технология изготовления магнитной системы
- Высокая износостойкость - контакты на основе серебряного сплава
