Пускатель ПМЛ-5600 95А

Пускатель ПМЛ-5600 95А

Производимые на заводе Электроконтактор пускатели ПМЛ 5600 – это модифицированные контакторы. Монтировать пускатели легко при помощи универсального крепления хоть на болты, хоть на Din рейку.

Контакторы серии ПМЛ очень широко используются для удаленного пуска и остановки , реверсирования 3фазных электромоторов, но возможно применение и в иных системах управления  электроэнергии.

Наш завод может по запросу клиента комплектовать пускатель дополнительной контактной группой, которая будет использоваться в цепях управления и еще кнопками ПУСК и СТОП. Блок-контакт в зависимости от исполнения аппарата может содержать до нескольких нормально замкнутых и разомкнутых контактов. Помимо прочего, пускатели могу выпускаться с защитными реле, так и без них.

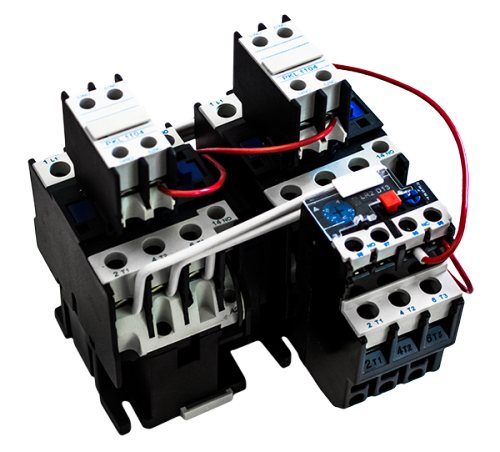

Ключевая особенность ПМЛ-5600 - это реверсивное исполнение с механической и электрической блокировками в сочетании со встроенным тепловым реле. Конструкция включает два контактора, смонтированных и сблокированных в одном корпусе, что исключает возможность одновременного включения обоих аппаратов и предотвращает короткое замыкание при реверсе.

Основные технические характеристики ПМЛ-5600 95А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток главной цепи Ie: 95А
• Номинальное напряжение главной цепи, В: до 660, 50-60 Гц
• Категория применения: АС-3, АС-4
• Количество главных контактов: 3 замыкающих (3НО) на каждый контактор
• Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Частота включений (без нагрузки/с нагрузкой), вкл/час: 2400 / 600
• Степень защиты: IP00/IP20
• Климатическое исполнение: У3, УХЛ4
• Диапазон рабочих температур, °C: -40…+55

Меры безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Области применения

Пускатель ПМЛ-5600 95А применяется в стационарных установках для управления электродвигателями мощностью до 55 кВт в реверсивных схемах :

• Крановое оборудование - механизмы подъема и передвижения (мостовые и козловые краны)
• Насосные станции - управление мощными насосами в системах водоснабжения и водоотведения
• Вентиляционные системы - промышленная вентиляция на крупных предприятиях
• Компрессорное оборудование - управление промышленными компрессорами
• Конвейерные линии - управление приводными станциями мощных конвейеров
• Станки и обрабатывающие центры - тяжелое металлообрабатывающее оборудование
• Системы автоматического ввода резерва (АВР) - переключение между вводами
• Лифтовое и подъемно-транспортное оборудование

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +55°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP00/IP20 для монтажа в шкафы и панели
• Рабочее положение вертикальное

Регламент обслуживания:

• Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
• Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева, целостность дугогасительных камер
• Проверка затяжки винтовых соединений: силовые клеммы - момент затяжки согласно паспорту
• Очистка: удаление пыли и грязи с поверхности пускателя
• Проверка механической блокировки: убедиться в невозможности одновременного включения обоих контакторов
• Проверка теплового реле: имитация перегрузки (раз в 12 месяцев)
• Контакты: при нормальной эксплуатации чистка контактов не требуется - любое удаление приработавшегося материала сокращает износостойкость

Преимущества ПМЛ-5600 95А

1. Встроенное тепловое реле - защита двигателя от перегрузок и обрыва фаз без дополнительного оборудования
2. Реверсивное исполнение - два контактора с механической блокировкой в одном корпусе для изменения направления вращения двигателя
3. Механическая и электрическая блокировки - исключают одновременное включение обоих контакторов, предотвращая короткое замыкание
4. Универсальность монтажа - возможность установки как на DIN-рейку, так и на монтажную панель винтами
5. Высокая коммутационная способность - мощность двигателя до 55 кВт при 380В
6. Широкий выбор напряжений катушки - от 24В до 400В переменного тока
7. Высокая износостойкость - механическая износостойкость до 5 млн циклов (исполнение Б)
8. Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
9. Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C
10. Совместимость с микропроцессорной техникой - возможность установки ограничителей перенапряжения

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
