Пускатель ПМЛ-6600

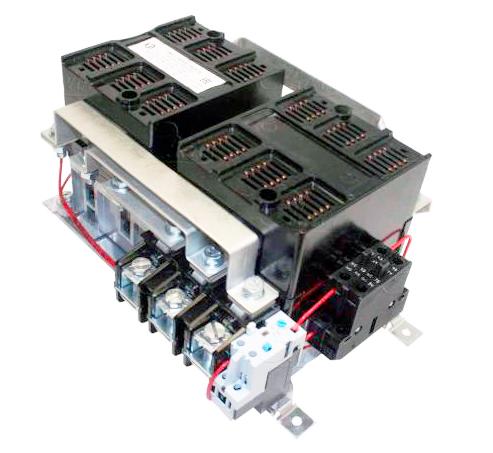

Пускатель ПМЛ-6600 160А реверсивный

Пускатель магнитный ПМЛ-6600 160А - это реверсивный электромагнитный контактор (пускатель) 6-й величины, оснащенный встроенным тепловым реле. Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 160А (категория АС-3) и коммутацию электродвигателей мощностью 75-90 кВт при напряжении 380-400В. Модель выполнена в открытом исполнении (IP00/IP20) для монтажа в шкафы управления и распределительные устройства, имеет встроенное тепловое реле и оснащена вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ).

Ключевая особенность ПМЛ-6600 - реверсивное исполнение с механической и электрической блокировками и встроенным тепловым реле, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе. Конструкция исключает возможность одновременного включения обоих аппаратов, что предотвращает короткое замыкание при реверсе. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C. Универсальный способ монтажа позволяет устанавливать пускатель как на DIN-рейку (35 мм), так и на монтажную панель винтами.

Основные технические характеристики ПМЛ-6600 160А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380-400В): 160А
• Макс. мощность двигателя (АС-3, 380-400В): 75-90 кВт
• Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
• Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Потребляемая мощность катушки (включение): 500 ВА
• Потребляемая мощность катушки (удержание): 46 ВА
• Степень защиты (базовое исполнение): IP00/IP20
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Напряжения катушки (AC, 50/60 Гц): 24, 36, 42, 48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 660В

Конструктивные особенности

1. Встроенное тепловое реле - обеспечивает защиту электродвигателя от перегрузок и обрыва фаз без установки дополнительного оборудования
2. Реверсивное исполнение с механической и электрической блокировками - конструкция включает два контактора, смонтированных и сблокированных в одном корпусе, исключающих одновременное включение обоих аппаратов и предотвращающих короткое замыкание при реверсе
3. Высокая коммутационная способность - управление двигателями мощностью до 75-90 кВт при 380-400В
4. Универсальный монтаж - возможность установки как на DIN-рейку 35 мм, так и винтами на монтажную панель
5. Степень защиты IP00/IP20 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов
6. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C
7. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения
8. Возможность расширения функционала - предусмотрена возможность установки дополнительных контактных приставок серии ВКЛ
9. Совместимость с микропроцессорной техникой - пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах с применением микропроцессорной техники

Области применения

Пускатель ПМЛ-6600 160А широко используется для управления мощными электродвигателями в реверсивных схемах в различных отраслях промышленности :

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, козловые краны, тельферы)
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
• Станкостроение - Управление тяжелыми металлообрабатывающими станками с реверсом
• Компрессорное оборудование - Управление промышленными поршневыми и винтовыми компрессорами
• Конвейерное оборудование - Управление приводными станциями с изменением направления движения
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Тепловые сети - Управление циркуляционными насосами в тепловых пунктах

Рекомендации по подбору дополнительного оборудования

• Автоматический выключатель - Номинал 200-250А, характеристика C или D
• Кабель силовой (медь) - ВВГнг(А)-LS 4×50-70 мм² (до 75 кВт)
• Кабель управления - КУПР 7×0,75
• Кнопочный пост (реверсивный) - ПКЕ 212-3У3 (3 кнопки: «Вперед», «Назад», «Стоп»)
• Контактная приставка - ВКЛ (для увеличения числа вспомогательных контактов)
• Приставка времени - ПВЛ (для организации выдержек времени)
• Ограничитель перенапряжений - ОПН-660 (при работе с микропроцессорной техникой)

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +55°C
• Климатическое исполнение УХЛ4 (нижний предел) до -60°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень загрязнения окружающей среды 3
• Степень защиты IP00/IP20 монтаж в закрытые шкафы и панели
• Режим работы повторно-кратковременный ПВ-40%
• Рабочее положение вертикальное, допускается отклонение до 15°

Регламент обслуживания

• Периодичность: 1 раз в 6-12 месяцев
• Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева
• Проверка затяжки винтовых соединений: момент затяжки согласно паспорту
• Очистка: удаление пыли и грязи сжатым воздухом
• Проверка теплового реле: имитация перегрузки (раз в 12 месяцев)
• Контакты: при нормальной эксплуатации чистка контактов не требуется - любое удаление приработавшегося материала сокращает износостойкость
