Пускатель ПМ12-040150 УХЛ4 380В 40А АС-3 купить с доставкой по Москве и РФ

Цена: 1583,4 руб. (с НДС)

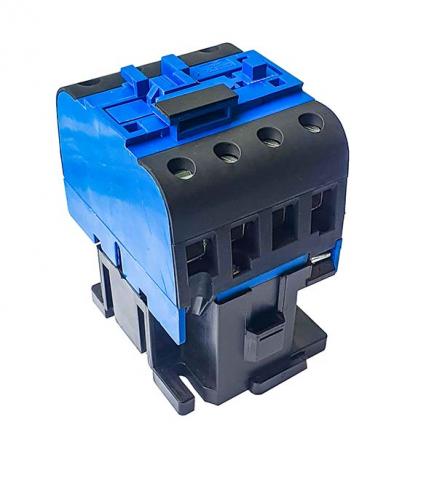

ПМ12-040150 УХЛ4 380В АС-3 ПВ 100%

ПМ12-040150 УХЛ4 380В АС-3 ПВ 100% - это нереверсивный электромагнитный пускатель третьей величины серии ПМ12 с катушкой управления на 380В переменного тока, рассчитанный на номинальный рабочий ток 40А в категории применения АС-3 при режиме работы ПВ 100% (продолжительный).

Аппарат производства Завода «Электроконтактор» предназначен для дистанционного пуска непосредственным подключением к сети и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660В . Согласно структуре условного обозначения, индекс «1» означает нереверсивное исполнение без теплового реле, а «50» указывает на степень защиты IP20 с открытым исполнением без кнопок управления .

ПМ12 040 150 защищают электрические моторы от:

Длительные перегрузки;
Показатели пусковых токов уменьшились;
Пропадания фаз;

Технические характеристики

Производство: ООО Завод Электроконтактор
Номинальный рабочий ток (АС-3, 380–400В): 40А
Номинальный рабочий ток (АС-3, 660–690В): 34А
Номинальный рабочий ток (АС-1, 400В): 60А
Номинальное рабочее напряжение: до 660В переменного тока, 50Гц
Напряжение катушки управления: 380В, переменный ток
Мощность управляемого двигателя (АС-3): 11 кВт при 220В; 18,5 кВт при 380В; 30 кВт при 660В
Количество главных полюсов: 3
Вспомогательные контакты: 1 замыкающий (1з)
Номинальное напряжение изоляции: 660В
Номинальное импульсное напряжение: 6кВ
Механическая износостойкость: 50 млн циклов
Коммутационная износостойкость: 0,8 млн циклов
Максимальная частота коммутаций: до 1200 циклов/час
Степень защиты: IP20
Климатическое исполнение: УХЛ4
Диапазон температур эксплуатации: от минус 40 до плюс 55 °С
Способ монтажа: винтовое крепление или DIN-рейка
Серия товара: ПМ12

Особенности и преимущества

Конструкция ПМ12-040150 обеспечивает высокую надёжность и долговечность в условиях интенсивной промышленной эксплуатации. Механическая износостойкость в 50 миллионов циклов и коммутационная в 0,8 миллиона циклов свидетельствуют о запасе прочности, достаточном для многолетней работы на производстве .
Катушка на 380В - ключевое преимущество данной модификации. Она позволяет включать пускатель непосредственно в сеть 380 В без использования понижающего трансформатора, что упрощает схему управления и снижает затраты на монтаж.
Нулевая защита - при пропадании напряжения в сети пускатель отключается, а при его восстановлении двигатель остаётся отключённым, что исключает опасный самозапуск оборудования.
Универсальность монтажа - пускатель устанавливается как на стандартную DIN-рейку, так и крепится винтами на монтажную панель, что упрощает компоновку электрощитов.
Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
Расширяемость - конструкция допускает установку приставок ПКЛ (фронтальных) и ПКБ (боковых) для наращивания количества вспомогательных контактов под конкретную схему управления.

Области применения

ПМ12-040150 УХЛ4 380В применяется для управления двигателями мощностью до 18,5 кВт в стационарных установках:

Крановое оборудование - управление механизмами подъёма и передвижения
Станки и конвейеры - приводы средней мощности
Насосное и компрессорное оборудование - насосы водоснабжения, компрессоры
Вентиляционные системы - двигатели промышленной вентиляции
Лифты и эскалаторы - управление электроприводами
Осветительные сети - коммутация малоиндуктивных нагрузок

Условия эксплуатации

Пускатель сохраняет работоспособность в следующих условиях:

Температура окружающего воздуха: от минус 40 до плюс 55 °С
Среда: невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы
Рабочее положение: вертикальное, с отклонением не более ±15°
Режим работы: повторно-кратковременный и продолжительный (ПВ 100%)
Климатическое исполнение: УХЛ4 по ГОСТ 15150 - эксплуатация в помещениях с регулируемыми климатическими условиями

Исполнение IP20 предназначено для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов/

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

____________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-040150 УХЛ4 с катушкой управления на 380В.

Для оформления заказа необходимо указать:
