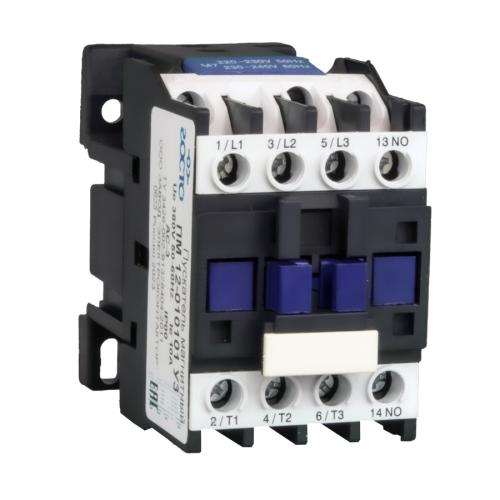

Пускатель ПМ12-010101 УХЛ4

Пускатель ПМ12-010101 УХЛ4 10А 1р

Пускатель ПМ12-010101 УХЛ4 - это нереверсивный электромагнитный пускатель первой (наименьшей) величины серии ПМ12, рассчитанный на номинальный рабочий ток 10А.

В отличие от базовой модификации ПМ12-010100, индекс «1» в позиции Х4 указывает на наличие встроенного вспомогательного размыкающего контакта (1р), что позволяет использовать пускатель в схемах сигнализации и блокировки без установки дополнительных приставок.

Аппарат предназначен для дистанционного пуска непосредственным подключением к сети и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660 В .

Основные характеристики ПМ12-010101 УХЛ4

• Номинальный рабочий ток (категория АС-3, 380–400В): 10А
• Номинальный рабочий ток (категория АС-3, 660–690В): 6,6А
• Номинальный рабочий ток (категория АС-1, 400В): 13–20А (в зависимости от источника)
• Номинальное рабочее напряжение: до 660В переменного тока, 50–60Гц
• Напряжение катушки управления: 24, 36, 42, 48, 110, 127, 220, 380, 400, 440, 500, 660В (в зависимости от модификации)
• Мощность управляемого двигателя (АС-3): 2,2 кВт при 220В; 4 кВт при 380В; 5,5 кВт при 660В
• Количество главных полюсов: 3
• Вспомогательные контакты: 1 размыкающий (1р)
• Номинальное напряжение изоляции: 660В
• Номинальное импульсное напряжение: 6кВ
• Степень защиты: IP00 (открытое исполнение)
• Климатическое исполнение: УХЛ4
• Способ монтажа: винтовое крепление или DIN-рейка

Особенности и преимущества

1. Конструкция ПМ12-010101 УХЛ4 обеспечивает высокую надёжность и долговечность в условиях интенсивной промышленной эксплуатации. Простота конструкции и проверенная временем схема магнитной системы делают этот пускатель одним из самых массовых и неприхотливых аппаратов в своём классе.
2. Встроенный размыкающий контакт (1р) - ключевое отличие от модификации «100». Он позволяет реализовывать схемы сигнализации отключённого состояния, блокировочные цепи с инверсной логикой и каскадные схемы управления без установки дополнительных приставок ПКЛ.
3. Компактность - первая величина серии ПМ12 обладает минимальными габаритами, что позволяет размещать несколько пускателей в стеснённых условиях электрощита.
4. Универсальность монтажа - пускатель устанавливается как на стандартную DIN-рейку, так и крепится винтами на монтажную панель, что упрощает компоновку оборудования.
5. Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
6. Расширяемость - конструкция допускает установку приставок ПКЛ (фронтальных) и ПКБ (боковых) для дальнейшего наращивания количества вспомогательных контактов.
7. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а при его восстановлении двигатель остаётся отключённым, что исключает опасный самозапуск оборудования.

Области применения

ПМ12-010101 УХЛ4 применяется для управления двигателями малой мощности до 4 кВт в стационарных установках:

• Крановое оборудование - управление вспомогательными механизмами
• Станки и конвейеры - приводы малой мощности
• Насосное оборудование - бытовые и промышленные насосы
• Вентиляционные системы - двигатели малой мощности
• Пищевое оборудование - приводы вспомогательных механизмов
• Осветительные сети - коммутация малоиндуктивных нагрузок

Условия эксплуатации

Пускатель ПМ12-010101 УХЛ4 сохраняет работоспособность в следующих условиях:

• Температура окружающего воздуха: от минус 25 до плюс 55 °С (для исполнения УХЛ4)
• Среда: невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы
• Рабочее положение: вертикальное, с отклонением не более ±15°
• Режим работы: повторно-кратковременный, ПВ 40%
• Климатическое исполнение: УХЛ4 по ГОСТ 15150

Открытое исполнение IP00 предназначено для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов.

Меры безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

_____________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010101 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 110, 127, 220, 380В и другие) и классу износостойкости (А, Б, В).

Для оформления заказа необходимо указать:

• Тип пускателя (ПМ12-010101 УХЛ4)
• Напряжение катушки управления
• Класс износостойкости (А, Б, В)
• Необходимость теплового реле и дополнительных аксессуаров

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.
