Пускатель ПМ12-010110 УХЛ4

Пускатель ПМ12-010110 УХЛ4 10А IP54

Пускатель ПМ12-010110 УХЛ4 - это нереверсивный электромагнитный пускатель первой (наименьшей) величины серии ПМ12, рассчитанный на номинальный рабочий ток 10А.

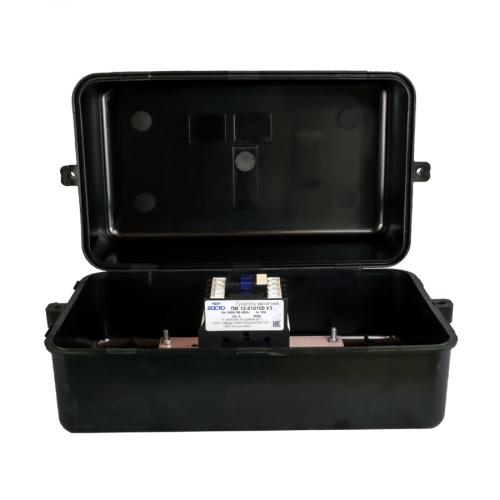

В отличие от открытых модификаций, индекс «1» в позиции степени защиты указывает на исполнение в оболочке со степенью защиты IP54, что делает аппарат пригодным для эксплуатации в помещениях с повышенной запылённостью и влажностью.

Данное исполнение поставляется без кнопок управления и без теплового реле, что позволяет встраивать пускатель в существующие схемы управления и защиты.

Основные характеристики ПМ12-010110 УХЛ4

Пускатель ПМ12-010110 УХЛ4 обладает следующими ключевыми параметрами:

• Номинальный рабочий ток (категория АС-3, 380–400В): 10А
• Номинальный рабочий ток (категория АС-3, 660–690В): 6,6А
• Номинальный рабочий ток (категория АС-1, 400В): 13–20А (в зависимости от источника)
• Номинальное рабочее напряжение: до 660В переменного тока, 50Гц
• Напряжение катушки управления: 24, 36, 42, 48, 110, 127, 220, 380, 400, 440, 500, 660В (в зависимости от модификации)
• Мощность управляемого двигателя (АС-3, 380В): 4 кВт
• Количество главных полюсов: 3
• Вспомогательные контакты: 1 замыкающий (1з) в стандартном исполнении
• Номинальное напряжение изоляции: 660В
• Мощность потребления катушки: 8 В·А рабочая, 68 В·А пусковая
• Степень защиты: IP54 (в оболочке)
• Климатическое исполнение: УХЛ4
• Диапазон температур эксплуатации: от минус 25 до плюс 55 °С

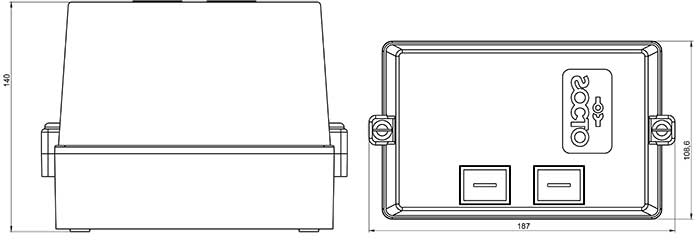

ПМ12-010110 габаритные размеры

Особенности и преимущества

1. Исполнение IP54 - ключевое отличие от открытых модификаций серии. Пускатель заключён в оболочку, защищающую от пыли и брызг воды, что позволяет использовать его в более жёстких условиях эксплуатации без установки дополнительного шкафа .
2. Компактность и простота конструкции - первая величина серии ПМ12 обладает минимальными габаритами, а проверенная временем магнитная система обеспечивает высокую надёжность срабатывания .
3. Универсальность монтажа - пускатель может устанавливаться как на DIN-рейку, так и крепиться винтами на монтажную панель .
4. Расширяемость - конструкция допускает комплектацию различными наборами вспомогательных контактов по заказу (1з+1р, 2з+1р, 1з+2р, 2з+2р и другие)
5. Нулевая защита - при пропадании напряжения пускатель отключается, а после восстановления питания двигатель остаётся отключённым, что исключает опасный самозапуск.

Области применения

ПМ12-010110 УХЛ4 применяется для управления двигателями малой мощности до 4 кВт в стационарных установках:

• Крановое оборудование - управление вспомогательными механизмами
• Станки и конвейеры - приводы малой мощности
• Насосное оборудование - бытовые и промышленные насосы
• Вентиляционные системы - двигатели малой мощности
• Пищевое оборудование - приводы вспомогательных механизмов
• Осветительные сети - коммутация малоиндуктивных нагрузок

Условия эксплуатации

Пускатель ПМ12-010110 УХЛ4 сохраняет работоспособность в следующих условиях:

• Температура окружающего воздуха: от минус 25 до плюс 55 °С
• Высота над уровнем моря: до 2000 м
• Среда: взрывобезопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
• Рабочее положение: вертикальное, с отклонением не более ±15°
• Климатическое исполнение: УХЛ4 по ГОСТ 15150

Исполнение IP54 позволяет эксплуатировать пускатель в помещениях с повышенной влажностью и запылённостью без дополнительной защиты.

Меры безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

__________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010110 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 110, 127, 220, 380В и другие) и числу вспомогательных контактов.

Для оформления заказа необходимо указать:

• Тип пускателя (ПМ12-010110 УХЛ4)
• Напряжение катушки управления
• Число и исполнение вспомогательных контактов (по заказу)
• Необходимость теплового реле и дополнительных аксессуаров

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.

__________________________________________________________________________________

Товар сертифицирован.
Гарантия: 1год.
Завод-изготовитель: Завод Электроконтактор.
Страна происхождения: Россия.
