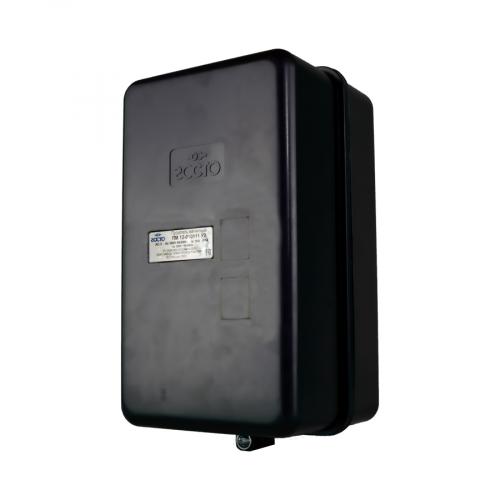

Пускатель ПМ12-010111 УХЛ4

Пускатель ПМ12-010111 УХЛ4
Цена: 1219,3 руб. (с НДС)
Средняя: 4.9 (5 оценки)

Пускатель ПМ12-010111 УХЛ4 10А IP54

Пускатель ПМ12-010111 УХЛ4 - это нереверсивный электромагнитный пускатель первой величины серии ПМ12, рассчитанный на номинальный рабочий ток 10А.

Согласно структуре условного обозначения завода «Электроконтактор», данная модификация имеет исполнение IP54 (закрытый корпус без кнопок управления) и оснащена двумя вспомогательными контактами: 1 замыкающим и 1 размыкающим (1з+1р).

Аппарат предназначен для дистанционного пуска непосредственным подключением к сети и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660В.

Основные характеристики ПМ12-010111 УХЛ4

Пускатель ПМ12-010111 УХЛ4 обладает следующими ключевыми параметрами:

  • Номинальный рабочий ток (категория АС-3, 380–400В): 10А
  • Номинальный рабочий ток (категория АС-3, 660В): 4А
  • Номинальное рабочее напряжение: до 660В переменного тока
  • Напряжение катушки управления: 24, 36, 42, 48, 110, 127, 220, 230, 240, 380, 400, 440, 500, 660В (в зависимости от модификации)
  • Мощность управляемого двигателя (АС-3, 380В): 5,5 кВт
  • Количество главных полюсов: 3
  • Вспомогательные контакты: 1 замыкающий + 1 размыкающий (1з+1р) в стандартном исполнении
  • Мощность потребления катушки: 8 В·А рабочая, 68 В·А пусковая
  • Степень защиты: IP54 (в оболочке, без кнопок)
  • Климатическое исполнение: У3 (по данным производителя для данной модификации)
  • Диапазон температур эксплуатации: от минус 25 до плюс 55 °С

Пускатель ПМ12-010111 габаритные размеры

Пускатель ПМ12-010111 габаритные размеры

Особенности и преимущества

  1. Исполнение IP54 - ключевое отличие данной модификации от открытых версий. Пускатель заключён в оболочку, защищающую от пыли и брызг воды, что позволяет эксплуатировать его в помещениях с повышенной запылённостью и влажностью без установки дополнительного шкафа.
  2. Наличие двух вспомогательных контактов (1з+1р) - обеспечивает гибкость при построении схем управления. Замыкающий контакт может использоваться для шунтирования кнопки «Пуск» (нулевая защита), а размыкающий - для цепей сигнализации или блокировки.
  3. Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов, что обеспечивает высокую наработку на отказ.
  4. Универсальность монтажа - пускатель может устанавливаться как на DIN-рейку, так и крепиться болтами на монтажную панель.
  5. Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
  6. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым, что исключает опасный самозапуск оборудования.
Области применения

ПМ12-010111 УХЛ4 применяется для управления двигателями малой мощности до 5,5 кВт в стационарных установках :

  • Крановое оборудование - управление вспомогательными механизмами
  • Станки и конвейеры - приводы малой мощности
  • Насосное оборудование - бытовые и промышленные насосы
  • Вентиляционные системы - двигатели малой мощности
  • Пищевое оборудование - приводы вспомогательных механизмов
  • Осветительные сети - коммутация малоиндуктивных нагрузок
Рекомендации по подбору дополнительного оборудования
  • Тепловые реле РТЛ. Поскольку данное исполнение поставляется без встроенного теплового реле, для защиты двигателя от перегрузок и токов обрыва фазы необходимо установить отдельное трёхполюсное тепловое реле серии РТЛ, совместимое с пускателем.
  • Приставки контактные ПКЛ (фронтальные). Устанавливаются непосредственно на корпус пускателя для дальнейшего увеличения количества вспомогательных контактов в цепях сигнализации и блокировки.
  • Приставки контактные ПКБ (боковые). Устанавливаются сбоку на корпус для расширения функциональности схем управления.
  • Ограничители перенапряжений (ОПН). Рекомендуются для систем управления с применением микропроцессорной техники.
Условия эксплуатации

Пускатель ПМ12-010111 УХЛ4 сохраняет работоспособность в следующих условиях:

  • Температура окружающего воздуха: от минус 25 до плюс 55 °С
  • Среда: невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы
  • Рабочее положение: вертикальное, с отклонением не более ±15°
  • Режим работы: повторно-кратковременный, ПВ 40%

Исполнение IP54 позволяет эксплуатировать пускатель в помещениях с повышенной влажностью и запылённостью, а также в местах, защищённых от непосредственного воздействия атмосферных осадков.

Меры безопасности
  • Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
  • Перед вводом в эксплуатацию пускатель необходимо заземлить. Расстояние от металлических заземлённых частей до открытых контактных зажимов пускателя должно быть не менее 15 мм, до других частей (кроме плоскости крепления) - не менее 5 мм.
  • Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

_____________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010111 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 110, 127, 220, 380В и другие).

Для оформления заказа необходимо указать:

  • Тип пускателя (ПМ12-010111 УХЛ4)
  • Напряжение катушки управления
  • Необходимость теплового реле и дополнительных аксессуаров

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.

_____________________________________________________________________________

Товар сертифицирован.
Гарантия: 1год.
Завод-изготовитель: Завод Электроконтактор.
Страна происхождения: Россия.
