Пускатель ПМ12-010120 УХЛ4

Пускатель ПМ12-010120 УХЛ4 10А IP54 с кнопками

Пускатель ПМ12-010120 УХЛ4 - это нереверсивный электромагнитный пускатель первой величины серии ПМ12, рассчитанный на номинальный рабочий ток 10А. Согласно структуре условного обозначения, индекс «2» в позиции степени защиты указывает на исполнение IP54 с встроенными кнопками «Пуск» и «Стоп», что делает аппарат полностью готовым к автономной работе без дополнительного пульта управления. Данное исполнение поставляется без теплового реле и имеет один замыкающий вспомогательный контакт (1з) в стандартной комплектации.

Аппарат производства Завода «Электроконтактор» предназначен для дистанционного пуска непосредственным подключением к сети и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660В.

Основные характеристики ПМ12-010120 УХЛ4

Пускатель ПМ12-010120 УХЛ4 обладает следующими ключевыми параметрами:

• Номинальный рабочий ток (категория АС-3, 380–400В): 10А
• Номинальное рабочее напряжение: 230, 400, 660В переменного тока
• Напряжение катушки управления: 24, 36, 42, 48, 110, 127, 220, 380, 400, 660В (в зависимости от модификации)
• Мощность управляемого двигателя (АС-3, 380В): до 5,5 кВт
• Количество главных полюсов: 3
• Вспомогательные контакты: 1 замыкающий (1з)
• Номинальное напряжение изоляции: 660В
• Номинальное импульсное напряжение: 6 кВ
• Степень защиты: IP54 (в оболочке, с кнопками «Пуск» и «Стоп»)
• Климатическое исполнение: УХЛ4
• Диапазон температур эксплуатации: от минус 25 до плюс 55 °С
• Способ монтажа: винтовое крепление или DIN-рейка

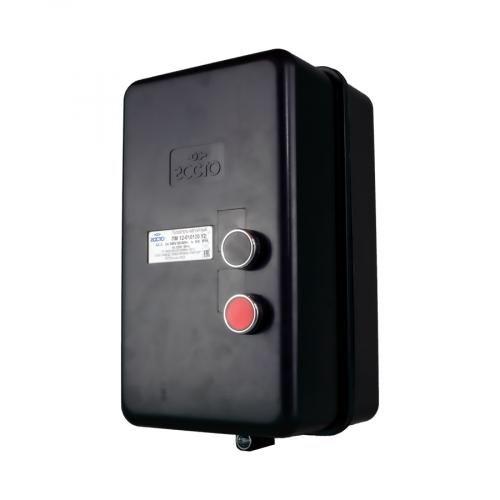

Пускатель электромагнитный ПМ12-010120

Особенности и преимущества

1. Встроенные кнопки управления - ключевое преимущество данной модификации. Наличие кнопок «Пуск» и «Стоп» непосредственно на корпусе пускателя позволяет отказаться от установки отдельного поста управления, что упрощает монтаж и снижает затраты на комплектацию.
2. Исполнение IP54 - пускатель заключён в оболочку, защищающую от пыли и брызг воды. Это делает его пригодным для эксплуатации в помещениях с повышенной запылённостью и влажностью без установки дополнительного шкафа.
3. Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Для нескольких поколений инженеров название «ПМ12» стало синонимом надёжного и неприхотливого аппарата для управления двигателем.
4. Универсальность монтажа - пускатель устанавливается как на стандартную DIN-рейку, так и крепится винтами на монтажную панель, что упрощает компоновку оборудования.
5. Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
6. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым. Это исключает опасный самозапуск оборудования.

Области применения

ПМ12-010120 УХЛ4 применяется для управления двигателями малой мощности до 5,5 кВт в стационарных установках:

• Крановое оборудование - управление вспомогательными механизмами
• Станки и конвейеры - приводы малой мощности
• Насосное оборудование - бытовые и промышленные насосы
• Вентиляционные системы - двигатели малой мощности
• Пищевое оборудование - приводы вспомогательных механизмов
• Осветительные сети - коммутация малоиндуктивных нагрузок

Условия эксплуатации

Пускатель ПМ12-010120 УХЛ4 сохраняет работоспособность в следующих условиях:

• Температура окружающего воздуха: от минус 25 до плюс 55 °С
• Высота над уровнем моря: до 2000 м
• Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
• Рабочее положение: вертикальное, с отклонением не более ±15°
• Режим работы: повторно-кратковременный, ПВ 40%
• Климатическое исполнение: УХЛ4 по ГОСТ 15150

Исполнение IP54 позволяет эксплуатировать пускатель в помещениях с повышенной влажностью и запылённостью, а также в местах, защищённых от непосредственного воздействия атмосферных осадков.

Меры безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

_____________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010120 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 110, 127, 220, 380В и другие).

Для оформления заказа необходимо указать:

• Тип пускателя (ПМ12-010120 УХЛ4)
• Напряжение катушки управления
• Необходимость теплового реле и дополнительных аксессуаров

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.
