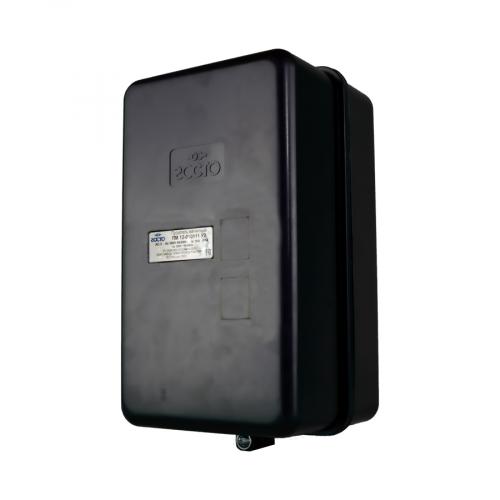

Пускатель ПМ12-010140 УХЛ4

Пускатель ПМ12-010140 УХЛ4 10А IP40

Пускатель ПМ12-010140 УХЛ4 - это нереверсивный электромагнитный пускатель первой величины серии ПМ12, рассчитанный на номинальный рабочий ток 10А.

Согласно структуре условного обозначения, индекс «4» в позиции степени защиты указывает на исполнение IP40 в корпусе без кнопок управления, а индекс «0» в позиции вспомогательных контактов - на наличие одного замыкающего контакта (1з) в стандартной комплектации.

Аппарат производства Завода «Электроконтактор» предназначен для дистанционного пуска непосредственным подключением к сети и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660В .

Основные характеристики ПМ12-010140 УХЛ4

Пускатель ПМ12-010140 УХЛ4 обладает следующими ключевыми параметрами:

• Номинальный рабочий ток (категория АС-3, 380 В): 10А
• Номинальный рабочий ток (АС-3, 660В): 4А
• Номинальное рабочее напряжение: до 660В переменного тока, 50Гц
• Напряжение катушки управления: 24, 36, 42, 48, 110, 127, 220, 230, 240, 380, 400, 440, 500, 660В (в зависимости от модификации)
• Мощность управляемого двигателя (АС-3, 380 В): 5,5кВт
• Количество главных полюсов: 3
• Вспомогательные контакты: 1 замыкающий (1з) в стандартном исполнении
• Мощность потребления катушки: 8 В·А рабочая, 68 В·А пусковая
• Степень защиты: IP40 (в корпусе, без кнопок)
• Климатическое исполнение: У3
• Диапазон температур эксплуатации: от минус 25 до плюс 55 °С

Пускатель ПМ12-010140 габаритные размеры

Особенности и преимущества

1. Исполнение IP40 - ключевое отличие данной модификации от открытых версий серии. Пускатель заключён в корпус, защищающий от попадания посторонних предметов размером более 1 мм, что делает его пригодным для установки в производственных помещениях с умеренной запылённостью.
2. Отсутствие встроенных кнопок - данное исполнение ориентировано на встраивание в существующие схемы управления, где команды пуска и остановки подаются с отдельного поста кнопок или от системы автоматики. Это позволяет гибко компоновать щиты управления под конкретный проект.
3. Наличие одного замыкающего контакта (1з) - обеспечивает возможность реализации нулевой защиты (шунтирование кнопки «Пуск») без установки дополнительных приставок.
4. Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Для нескольких поколений инженеров название «ПМ12» стало синонимом надёжного и неприхотливого аппарата для управления двигателем.
5. Универсальность монтажа - пускатель может устанавливаться как на DIN-рейку, так и крепиться болтами на монтажную панель.
6. Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
7. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым. Это исключает опасный самозапуск оборудования.

Области применения

ПМ12-010140 УХЛ4 применяется для управления двигателями малой мощности до 5,5 кВт в стационарных установках:

• Крановое оборудование - управление вспомогательными механизмами
• Станки и конвейеры - приводы малой мощности
• Насосное оборудование - бытовые и промышленные насосы
• Вентиляционные системы - двигатели малой мощности
• Пищевое оборудование - приводы вспомогательных механизмов
• Осветительные сети - коммутация малоиндуктивных нагрузок

Условия эксплуатации

Пускатель ПМ12-010140 УХЛ4 сохраняет работоспособность в следующих условиях:

• Температура окружающего воздуха: от минус 25 до плюс 55 °С
• Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
• Рабочее положение: вертикальное, с отклонением не более ±15°
• Режим работы: повторно-кратковременный, ПВ 40%

Исполнение IP40 позволяет эксплуатировать пускатель в закрытых помещениях, защищённых от попадания воды и атмосферных осадков.

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.

Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

______________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010140 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 42, 110, 127, 220, 380В и другие).

Для оформления заказа необходимо указать:

• Тип пускателя (ПМ12-010140 УХЛ4)
• Напряжение катушки управления
• Необходимость теплового реле и дополнительных аксессуаров

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.
