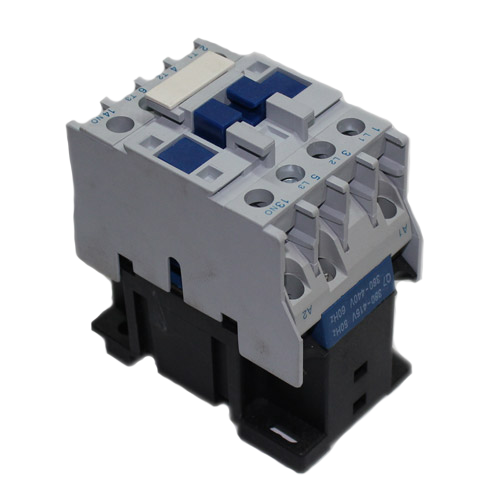

Пускатель ПМ12-010150 УХЛ4 10А IP20

Пускатель ПМ12-010150 УХЛ4 - это нереверсивный электромагнитный пускатель первой величины серии ПМ12, рассчитанный на номинальный рабочий ток 10А.

Согласно структуре условного обозначения завода «Электроконтактор», индекс «5» в позиции степени защиты указывает на открытое исполнение IP20 без кнопок управления, а индекс «0» в позиции вспомогательных контактов - на наличие одного замыкающего контакта (1з) в стандартной комплектации.

Аппарат предназначен для дистанционного пуска непосредственным подключением к сети и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660В .

Основные характеристики ПМ12-010150 УХЛ4

  • Страна производитель - Россия
  • Производство - г. Челябинск, ООО Завод «Электроконтактор»
  • Номинальный рабочий ток (категория АС-3, 380–400В): 10А
  • Номинальный рабочий ток (АС-3, 660–690В): 6,6А
  • Номинальный рабочий ток (АС-1, 400В): 20А
  • Номинальное рабочее напряжение: до 660В переменного тока, 50/60Гц
  • Напряжение катушки управления: 24, 36, 42, 110, 127, 220, 380В (в зависимости от модификации)
  • Мощность управляемого двигателя (АС-3): 2,2 кВт при 220В; 4 кВт при 380В; 5,5 кВт при 660В
  • Количество главных полюсов: 3
  • Вспомогательные контакты: 1 замыкающий (1з)
  • Номинальное напряжение изоляции: 660В
  • Номинальное импульсное напряжение: 6 кВ
  • Степень защиты: IP20 (открытое исполнение)
  • Климатическое исполнение: УХЛ4
  • Способ монтажа: винтовое крепление или DIN-рейка ​
  • Род тока: Переменный
  • Принцип работы: без реле, нереверсивный
  • Наличие кнопок управления: без кнопок
  • По заказу покупателя возможна комплектация - 1з+1р, 2з+1р,1з+2р, 2з+2р, 3з+1р, 1з+3р, 2з+3р

Особенности и преимущества

  1. Исполнение IP20 - пускатель предназначен для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов.
  2. Наличие одного замыкающего контакта (1з) - обеспечивает возможность реализации нулевой защиты (шунтирование кнопки «Пуск») без установки дополнительных приставок.
  3. Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Для нескольких поколений инженеров название «ПМ12» стало синонимом надёжного и неприхотливого аппарата для управления двигателем.
  4. Универсальность монтажа - пускатель устанавливается как на стандартную DIN-рейку, так и крепится винтами на монтажную панель, что упрощает компоновку оборудования.
  5. Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
  6. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым. Это исключает опасный самозапуск оборудования.
Области применения

ПМ12-010150 УХЛ4 применяется для управления двигателями малой мощности до 4 кВт в стационарных установках:

  • Крановое оборудование - управление вспомогательными механизмами
  • Станки и конвейеры - приводы малой мощности
  • Насосное оборудование - бытовые и промышленные насосы
  • Вентиляционные системы - двигатели малой мощности
  • Пищевое оборудование - приводы вспомогательных механизмов
  • Осветительные сети - коммутация малоиндуктивных нагрузок
Условия эксплуатации

Пускатель ПМ12-010150 УХЛ4 сохраняет работоспособность в следующих условиях:

  • Температура окружающего воздуха: от минус 25 до плюс 55 °С (для исполнения УХЛ4)
  • Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
  • Рабочее положение: вертикальное, с отклонением не более ±15°
  • Режим работы: повторно-кратковременный, ПВ 40%
  • Климатическое исполнение: УХЛ4 по ГОСТ 15150

Исполнение IP20 предназначено для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов.

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.

Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

Техническое обслуживание

Регулярное обслуживание ПМ12-010150 включает:

  • Очистку от пыли и загрязнений
  • Подтяжку резьбовых соединений
  • Проверку состояния главных и вспомогательных контактов
  • Контроль износа контактов
  • Проверку чёткости срабатывания и отсутствия гудения

_________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010150 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 42, 110, 127, 220, 380В) .

Для оформления заказа необходимо указать:

  • Тип пускателя (ПМ12-010150 УХЛ4)
  • Напряжение катушки управления
  • Необходимость теплового реле и дополнительных аксессуаров

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.

_________________________________________________________________________________________

Товар сертифицирован.
Гарантия: 1год.
Завод-изготовитель: Завод Электроконтактор.
Страна происхождения: Россия.
