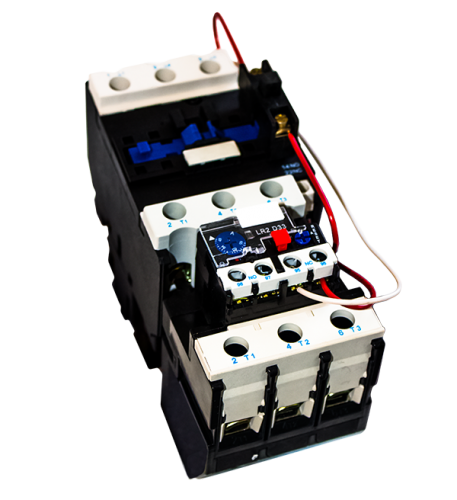

Пускатель ПМ12-010200 УХЛ4

Пускатель ПМ12-010200 УХЛ4 10А с реле

Пускатель ПМ12-010200 УХЛ4 - это нереверсивный электромагнитный пускатель первой величины серии ПМ12, рассчитанный на номинальный рабочий ток 10А.

Согласно заводской структуре условного обозначения, данная модификация имеет открытое исполнение IP00 без кнопок управления. Особенностью индекса «200» является комплектация тепловым реле (в отличие от исполнений «100» и «150»), а также наличие дополнительных вспомогательных контактов в базовой поставке (обычно 1 замыкающий и 1 размыкающий, либо иная комбинация в зависимости от производителя).

Аппарат производства Завода «Электроконтактор» предназначен для дистанционного пуска непосредственным подключением к сети и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660В.

Основные характеристики ПМ12-010200 УХЛ4

Пускатель ПМ12-010200 УХЛ4 обладает следующими ключевыми параметрами:

• Номинальный рабочий ток (категория АС-3, 380В): 10А
• Номинальный рабочий ток (АС-3, 660В): 4–6,6А (в зависимости от источника)
• Номинальное рабочее напряжение: до 660В переменного тока, 50/60Гц
• Напряжение катушки управления: 24, 36, 42, 48, 110, 127, 220, 230, 240, 380, 400, 440, 500, 660В (в зависимости от модификации)
• Мощность управляемого двигателя (АС-3, 380В): 5,5 кВт
• Количество главных полюсов: 3
• Вспомогательные контакты: в базовом исполнении обычно 1з+1р; по заказу возможна комплектация 2з+1р, 1з+2р, 2з+2р, 3з+1р, 1з+3р, 2з+3р
• Мощность потребления катушки: 8 В·А рабочая, 68 В·А пусковая
• Степень защиты: IP00 (открытое исполнение)
• Климатическое исполнение: У3
• Диапазон температур эксплуатации: от минус 25 до плюс 55 °С
• Крепление: DIN-рейка или болты

Особенности и преимущества

1. Наличие теплового реле - ключевое отличие модификации «200». Пускатель осуществляет защиту управляемого электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз . Это делает аппарат готовым решением для защиты двигателя без необходимости приобретения дополнительных компонентов.
2. Исполнение IP00 - пускатель предназначен для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов.
3. Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Пускатели отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
4. Универсальность монтажа - пускатель может устанавливаться как на стандартную DIN-рейку, так и крепиться болтами на монтажную панель, что упрощает компоновку оборудования.
5. Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
6. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым. Это исключает опасный самозапуск оборудования.

Области применения

ПМ12-010200 УХЛ4 применяется для управления двигателями малой мощности до 5,5 кВт в стационарных установках:

• Крановое оборудование - управление вспомогательными механизмами
• Станки и конвейеры - приводы малой мощности
• Насосное оборудование - бытовые и промышленные насосы
• Вентиляционные системы - двигатели малой мощности
• Пищевое оборудование - приводы вспомогательных механизмов
• Осветительные сети - коммутация малоиндуктивных нагрузок

Условия эксплуатации

Пускатель ПМ12-010200 УХЛ4 сохраняет работоспособность в следующих условиях:

• Температура окружающего воздуха: от минус 25 до плюс 55 °С
• Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
• Рабочее положение: вертикальное, с отклонением не более ±15°
• Режим работы: повторно-кратковременный, ПВ 40%
• Климатическое исполнение: У3 по ГОСТ 15150

Исполнение IP00 предназначено для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.

Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000В и изучить руководство по эксплуатации.

Техническое обслуживание

Регулярное обслуживание ПМ12-010200 включает:

• Очистку от пыли и загрязнений
• Подтяжку резьбовых соединений
• Проверку состояния главных и вспомогательных контактов
• Контроль износа контактов
• Проверку чёткости срабатывания и отсутствия гудения
• Проверку работоспособности теплового реле
