Пускатель ПМ12-010210 УХЛ4

Пускатель ПМ12-010210 УХЛ4 10А IP54 с реле

Пускатель ПМ12-010210 УХЛ4 - это нереверсивный электромагнитный пускатель первой величины серии ПМ12 с номинальным рабочим током 10А, оснащённый встроенным тепловым реле для защиты двигателя.

Согласно заводской структуре условного обозначения, индекс «2» указывает на наличие теплового реле, «1» - на исполнение IP54 в корпусе без кнопок управления, а «0» - на переменный ток цепи управления с одним замыкающим вспомогательным контактом.

Аппарат производства Завода «Электроконтактор» предназначен для дистанционного пуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором, а также для их защиты от перегрузок и токов, возникающих при обрыве фазы.

Основные характеристики ПМ12-010210 УХЛ4

Пускатель ПМ12-010210 УХЛ4 обладает следующими ключевыми параметрами:

• Номинальный рабочий ток (категория АС-3): 10А при 380В; 6А при 550В; 4 А при 660В
• Номинальное рабочее напряжение: до 660В переменного тока, 50Гц
• Напряжение катушки управления: 24, 36, 42, 48, 110, 127, 220, 230, 240, 380, 400, 440, 500, 660В (в зависимости от модификации)
• Мощность управляемого двигателя (АС-3, 380В): 5,5 кВт
• Количество главных полюсов: 3
• Вспомогательные контакты: 1 замыкающий (1з) в стандартном исполнении; по заказу возможна комплектация 1з+1р, 2з+1р, 1з+2р, 2з+2р, 3з+1р, 1з+3р, 2з+3р
• Тепловое реле: встроенное, типа РТТ (диапазон уставки зависит от исполнения, например 7–10А)
• Мощность потребления катушки: 8±1,8 В·А рабочая, 68±8,0 В·А пусковая
• Степень защиты: IP54 (в оболочке, без кнопок)
• Климатическое исполнение: У3
• Диапазон температур эксплуатации: от минус 25 до плюс 55 °С
• Крепление: болты

Габаритные размеры ПМ12-010210

Особенности и преимущества

1. Встроенное тепловое реле - ключевое отличие модификации «210» от исполнений без защиты. Пускатель осуществляет защиту управляемого электродвигателя от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз, что делает его готовым решением без необходимости приобретения дополнительных компонентов.

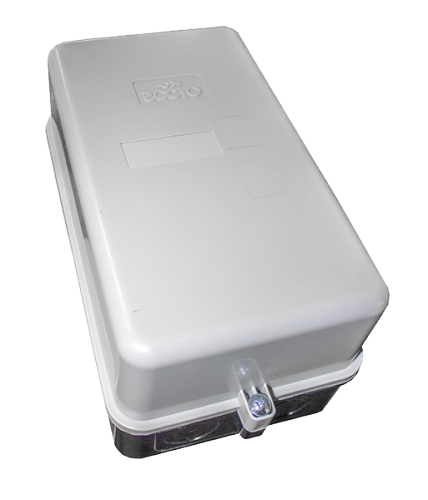

2. Исполнение IP54 - пускатель заключён в оболочку, защищающую от пыли и брызг воды. Это позволяет эксплуатировать его в помещениях с повышенной запылённостью и влажностью без установки дополнительного шкафа.
3. Отсутствие встроенных кнопок - данное исполнение ориентировано на встраивание в существующие схемы управления, где команды пуска и остановки подаются с отдельного поста кнопок или от системы автоматики.
4. Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Пускатели отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
5. Универсальность монтажа - пускатель может устанавливаться как на DIN-рейку, так и крепиться болтами на монтажную панель, что упрощает компоновку оборудования.
6. Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
7. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым, что исключает опасный самозапуск оборудования.

Области применения

ПМ12-010210 УХЛ4 применяется для управления двигателями малой мощности до 5,5 кВт в стационарных установках:

• Крановое оборудование - управление вспомогательными механизмами
• Станки и конвейеры - приводы малой мощности
• Насосное оборудование - бытовые и промышленные насосы
• Вентиляционные системы - двигатели малой мощности
• Пищевое оборудование - приводы вспомогательных механизмов
• Системы автоматики - в качестве коммутационного аппарата с защитой

Условия эксплуатации

Пускатель ПМ12-010210 УХЛ4 сохраняет работоспособность в следующих условиях:

• Температура окружающего воздуха: от минус 25 до плюс 55 °С
• Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
• Рабочее положение: вертикальное, с отклонением не более ±15°
• Режим работы: повторно-кратковременный, ПВ 40%

Исполнение IP54 позволяет эксплуатировать пускатель в помещениях с повышенной влажностью и запылённостью, а также в местах, защищённых от непосредственного воздействия атмосферных осадков.

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.

Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

__________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010210 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 110, 127, 220, 380В и другие) и типу установленного теплового реле.

Для оформления заказа необходимо указать:

• Тип пускателя (ПМ12-010210 УХЛ4)
• Напряжение катушки управления
• Требуемый диапазон уставки теплового реле (под номинальный ток вашего двигателя)

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.
