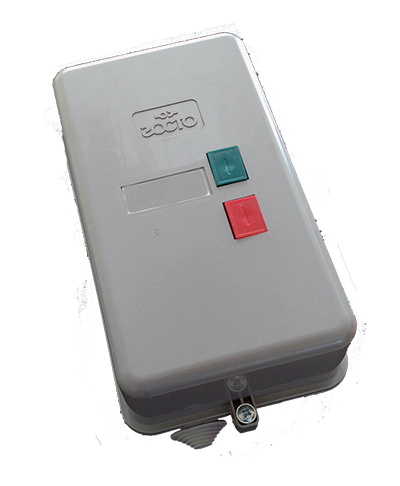

Пускатель ПМ12-010221 УХЛ4 10А IP54 с кнопками и реле

Пускатель ПМ12-010221 УХЛ4 - это нереверсивный электромагнитный пускатель первой величины серии ПМ12 с номинальным рабочим током 10А, оснащённый встроенным тепловым реле и кнопками «Пуск» и «Стоп», с размыкающим вспомогательным контактом (1р).

Согласно структуре условного обозначения, «2» в позиции Х2 указывает на наличие теплового реле, следующий «2» - на исполнение IP54 с кнопками, а «1» - на переменный ток цепи управления с одним размыкающим контактом.

Аппарат предназначен для дистанционного пуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором, а также для их защиты от перегрузок и токов, возникающих при обрыве фазы.

Основные характеристики ПМ12-010221 УХЛ4

Пускатель ПМ12-010221 УХЛ4 обладает следующими ключевыми параметрами:

Номинальный рабочий ток (категория АС-3, 380В): 10А
Номинальное рабочее напряжение: до 660В переменного тока, 50/60Гц
Напряжение катушки управления: 24, 36, 42, 48, 110, 127, 220, 380, 400, 660В (в зависимости от модификации)
Мощность управляемого двигателя (АС-3, 380 В): до 5,5кВт
Количество главных полюсов: 3
Вспомогательные контакты: 1 размыкающий (1р)
Тепловое реле: встроенное, типа РТЛ (например, РТЛ1012-2 с диапазоном 5,5–8,0А)
Степень защиты: IP54 (в оболочке, с кнопками «Пуск» и «Стоп»)
Климатическое исполнение: УХЛ4
Диапазон температур эксплуатации: от минус 25 до плюс 55 °С
Принцип работы: с реле, нереверсивный

ПМ-12-010-221 габаритные размеры

ПМ-12-010-221 габаритные размеры

Особенности и преимущества

Встроенные кнопки управления - ключевое преимущество данной модификации. Наличие кнопок «Пуск» и «Стоп» непосредственно на корпусе пускателя позволяет отказаться от установки отдельного поста управления, что упрощает монтаж и снижает затраты на комплектацию.
Встроенное тепловое реле - пускатель осуществляет защиту управляемого электродвигателя от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз, что делает его готовым решением без необходимости приобретения дополнительных компонентов.
Исполнение IP54 - пускатель заключён в оболочку, защищающую от пыли и брызг воды. Это позволяет эксплуатировать его в помещениях с повышенной запылённостью и влажностью, а также в местах, защищённых от непосредственного воздействия атмосферных осадков.
Размыкающий вспомогательный контакт (1р) - позволяет реализовывать схемы сигнализации отключённого состояния, блокировочные цепи с инверсной логикой и каскадные схемы управления без установки дополнительных приставок.
Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Пускатели обладают высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
Универсальность монтажа - пускатель может устанавливаться как на стандартную DIN-рейку, так и крепиться винтами на монтажную панель.
Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым, что исключает опасный самозапуск оборудования.

Области применения

ПМ12-010221 УХЛ4 применяется для управления двигателями малой мощности до 5,5 кВт в стационарных установках:

Крановое оборудование - управление вспомогательными механизмами
Станки и конвейеры - приводы малой мощности
Насосное оборудование - бытовые и промышленные насосы
Вентиляционные системы - двигатели малой мощности
Пищевое оборудование - приводы вспомогательных механизмов
Системы автоматики - в качестве коммутационного аппарата с защитой и местным управлением

Условия эксплуатации

Пускатель ПМ12-010221 УХЛ4 сохраняет работоспособность в следующих условиях:

Температура окружающего воздуха: от минус 25 до плюс 55 °С
Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
Рабочее положение: вертикальное, с отклонением не более ±15°
Режим работы: повторно-кратковременный, ПВ 40%

Исполнение IP54 позволяет эксплуатировать пускатель в помещениях с повышенной влажностью и запылённостью, а также в местах, защищённых от непосредственного воздействия атмосферных осадков.

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.

Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

Техническое обслуживание

Регулярное обслуживание ПМ12-010221 включает:

Очистку от пыли и загрязнений
Подтяжку резьбовых соединений
Проверку состояния главных и вспомогательных контактов
Контроль износа контактов
Проверку чёткости срабатывания и отсутствия гудения
Проверку работоспособности теплового реле и соответствия уставки току двигателя

________________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010221 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 110, 127, 220, 380В и другие) и типу установленного теплового реле.

Для оформления заказа необходимо указать:
