Пускатель ПМ12-010501 УХЛ4

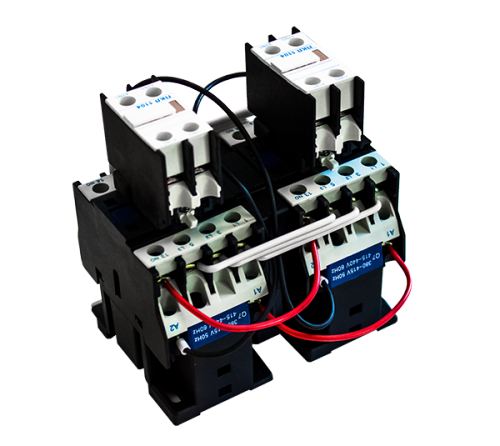

Пускатель ПМ12-010501 УХЛ4 10А реверсивный

Пускатель ПМ12-010501 УХЛ4 - это реверсивный электромагнитный пускатель первой величины серии ПМ12 с номинальным рабочим током 10А, выполненный в открытом исполнении IP00 без теплового реле и без кнопок управления.

Согласно расшифровке обозначения, цифра «5» в позиции Х2 указывает на реверсивное исполнение с механической и электрической блокировкой, а «0» - на степень защиты IP00.

Аппарат производства Завода «Электроконтактор» предназначен для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660В.

Основные характеристики ПМ12-010501 УХЛ4

Пускатель ПМ12-010501 УХЛ4 обладает следующими ключевыми параметрами:

• Номинальный рабочий ток (категория АС-3, 380В): 10А
• Номинальный рабочий ток (АС-3, 550/660В): 6 / 4А
• Номинальное рабочее напряжение: до 660В переменного тока, 50Гц
• Напряжение катушки управления: 24, 36, 42, 48, 110, 127, 220, 230, 240, 380, 400, 440, 500, 660В (в зависимости от модификации)
• Мощность управляемого двигателя (АС-3, 380В): 5,5 кВт
• Количество главных полюсов: 3
• Вспомогательные контакты: 1з + 1р в стандартном исполнении; по заказу возможна комплектация 2з+1р, 1з+2р, 2з+2р, 3з+1р, 1з+3р, 2з+3р
• Мощность потребления катушки: 8±1,8 В·А рабочая, 68±8,0 В·А пусковая
• Степень защиты: IP00 (открытое исполнение)
• Климатическое исполнение: У3
• Диапазон температур эксплуатации: от минус 25 до плюс 55 °С
• Крепление: DIN-рейка или болты

Особенности и преимущества

1. Реверсивность с механической и электрической блокировкой - ключевое преимущество модификации «501». Пускатель позволяет изменять направление вращения трёхфазного двигателя, а встроенная блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание в главной цепи.
2. Исполнение IP00 - пускатель предназначен для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов.
3. Отсутствие теплового реле - данное исполнение ориентировано на применение в схемах, где защита двигателя уже реализована отдельным тепловым реле или иными средствами. При необходимости пускатель может быть дополнен трёхполюсным электротепловым реле серии РТТ.
4. Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Пускатели обладают высокой механической и коммутационной износостойкостью.
5. Универсальность монтажа - пускатель устанавливается как на стандартную DIN-рейку, так и крепится винтами на монтажную панель.
6. Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
7. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым, что исключает опасный самозапуск оборудования.

Области применения

ПМ12-010501 УХЛ4 применяется для управления двигателями малой мощности с необходимостью реверса в стационарных установках:

• Крановое оборудование - управление механизмами передвижения и вспомогательными приводами
• Станки и конвейеры - реверсивные приводы малой мощности
• Насосное оборудование - схемы с реверсом
• Вентиляционные системы - реверсивные вентиляторы
• Пищевое оборудование - приводы вспомогательных механизмов
• Системы автоматики - в качестве коммутационного аппарата с реверсом

Условия эксплуатации

Пускатель ПМ12-010501 УХЛ4 сохраняет работоспособность в следующих условиях:

• Температура окружающего воздуха: от минус 25 до плюс 55 °С
• Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
• Рабочее положение: вертикальное, с отклонением не более ±15°
• Режим работы: повторно-кратковременный, ПВ 40%

Исполнение IP00 предназначено для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.

Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

________________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010501 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 110, 127, 220, 380В и другие).

Для оформления заказа необходимо указать:

• Тип пускателя (ПМ12-010501 УХЛ4)
• Напряжение катушки управления
• Необходимость теплового реле и дополнительных аксессуаров

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.
