Пускатель ПМ12-010550 УХЛ4

Пускатель ПМ12-010550 100А 2з+2р УХЛ4
Цена: 1510,2 руб. (с НДС)
Средняя: 5 (2 оценки)

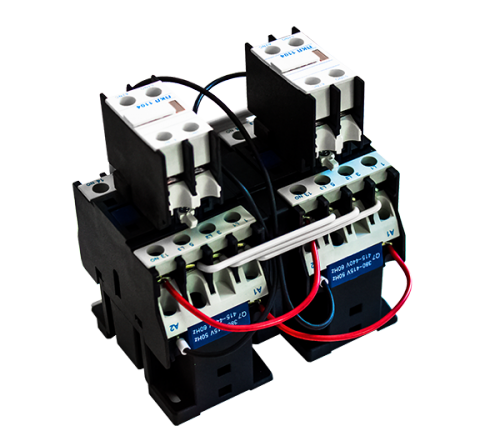

Пускатель ПМ12-010550 УХЛ4 10А реверсивный IP20

Пускатель ПМ12-010550 УХЛ4 - это реверсивный электромагнитный пускатель первой величины серии ПМ12 с номинальным рабочим током 10А, выполненный в открытом исполнении IP20 без теплового реле и без кнопок управления.

Согласно расшифровке обозначения, цифра «5» в позиции Х2 указывает на реверсивное исполнение с электрической и механической блокировкой, а «5» - на степень защиты IP20.

Аппарат предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660 В

Основные характеристики ПМ12-010550 УХЛ4

Пускатель ПМ12-010550 УХЛ4 обладает следующими ключевыми параметрами:

  • Номинальный рабочий ток (категория АС-3, 380–400В): 10А
  • Номинальный рабочий ток (АС-3, 660В): 6,6А
  • Номинальный рабочий ток (АС-1, 400В): 20А
  • Номинальное рабочее напряжение: до 660В переменного тока, 50/60 Гц
  • Напряжение катушки управления: 24, 36, 42, 110, 127, 220, 380В (в зависимости от модификации)
  • Мощность управляемого двигателя (АС-3): 2,2 кВт при 220В; 4 кВт при 380В; 5,5 кВт при 660В
  • Количество главных полюсов: 3
  • Вспомогательные контакты: в стандартном исполнении 2 замыкающих (2з) или 4з+2р в зависимости от производителя
  • Степень защиты: IP20 (открытое исполнение)
  • Климатическое исполнение: УХЛ4
  • Диапазон температур эксплуатации: от минус 40 до плюс 55 °С
  • Способ монтажа: винтовое крепление или DIN-рейка

Особенности и преимущества

  1. Реверсивность с механической и электрической блокировкой - ключевое преимущество модификации «550». Пускатель позволяет изменять направление вращения трёхфазного двигателя, а встроенная блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание в главной цепи.
  2. Исполнение IP20 - пускатель предназначен для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов.
  3. Отсутствие теплового реле - данное исполнение ориентировано на применение в схемах, где защита двигателя уже реализована отдельным тепловым реле или иными средствами. При необходимости пускатель может быть дополнен трёхполюсным электротепловым реле серии РТТ.
  4. Отсутствие встроенных кнопок - исполнение ориентировано на встраивание в существующие схемы управления, где команды пуска, остановки и реверса подаются с отдельного поста кнопок или от системы автоматики.
  5. Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Пускатели обладают высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
  6. Универсальность монтажа - пускатель может устанавливаться как на стандартную DIN-рейку, так и крепиться винтами на монтажную панель, что упрощает компоновку оборудования в электрощитах.
  7. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым, что исключает опасный самозапуск оборудования.
Области применения

ПМ12-010550 УХЛ4 применяется для управления двигателями малой мощности с необходимостью реверса в стационарных установках:

  • Крановое оборудование - управление механизмами передвижения и вспомогательными приводами
  • Лифты и подъёмные механизмы
  • Станки и конвейеры - реверсивные приводы малой мощности
  • Насосное оборудование - схемы с реверсом
  • Вентиляционные системы - реверсивные вентиляторы
  • Системы АВР - автоматический ввод резерва
Условия эксплуатации

Пускатель ПМ12-010550 УХЛ4 сохраняет работоспособность в следующих условиях:

  • Температура окружающего воздуха: от минус 40 до плюс 55 °С
  • Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
  • Рабочее положение: вертикальное, с отклонением не более ±15°
  • Режим работы: повторно-кратковременный, ПВ 40%

Исполнение IP20 предназначено для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов.

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.

Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010550 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 110, 127, 220, 380В) . Цена на сайте уточняется у менеджера.

Для оформления заказа необходимо указать:

  • Тип пускателя (ПМ12-010550 УХЛ4)
  • Напряжение катушки управления
  • Необходимость теплового реле и дополнительных аксессуаров

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.

________________________________________________________________________________________

Товар сертифицирован.
Гарантия: 1год.
Завод-изготовитель: Завод Электроконтактор.
Страна происхождения: Россия.



Данные по упаковке:

 В коробке -25шт

Объем (1коробка) - 0,02 м3

Вес брутто (коробка) - 16 кг

Вес нетто (коробка) - 14 кг
