Пускатель ПМ12-010560 УХЛ4 10А IP40 купить с доставкой по Москве и РФ

Цена: 2251,3 руб. (с НДС)

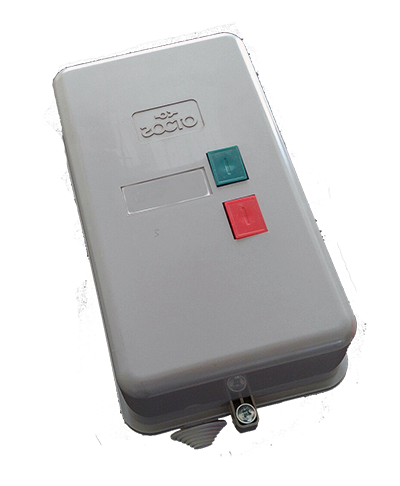

Пускатель ПМ12-010560 УХЛ4 10А реверсивный IP40

Пускатель ПМ12-010560 УХЛ4 - это реверсивный электромагнитный пускатель первой величины серии ПМ12 с номинальным рабочим током 10А, оснащённый кнопками «Пуск» и «Стоп» на корпусе и выполненный в защищённом исполнении IP40, без теплового реле.

Согласно расшифровке условного обозначения Завода «Электроконтактор», цифра «5» в позиции Х2 указывает на реверсивное исполнение с электрической и механической блокировкой, «6» - на степень защиты IP40 с кнопками управления, а «0» - на переменный ток цепи управления.

Аппарат предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660В.

Технические характеристики

Пускатель ПМ12-010560 УХЛ4 обладает следующими ключевыми параметрами:

Номинальный рабочий ток (категория АС-3, 380В): 10А
Номинальное рабочее напряжение: до 660В переменного тока, 50/60Гц
Напряжение катушки управления: 24, 36, 42, 48, 110, 127, 220, 380, 400, 660В (в зависимости от модификации)
Мощность управляемого двигателя (АС-3, 380В): до 5,5 кВт
Количество главных полюсов: 3
Вспомогательные контакты: 1 замыкающий + 1 размыкающий (1з+1р) в стандартном исполнении
Мощность потребления катушки: 8 В·А
Степень защиты: IP40 (в корпусе, с кнопками «Пуск» и «Стоп»)
Климатическое исполнение: УХЛ4
Диапазон температур эксплуатации: от минус 25 до плюс 55 °С

Особенности и преимущества

Встроенные кнопки управления - ключевое преимущество модификации «560». Наличие кнопок «Пуск» и «Стоп» непосредственно на корпусе пускателя позволяет отказаться от установки отдельного поста управления, что упрощает монтаж и снижает затраты на комплектацию.
Реверсивность с механической и электрической блокировкой - пускатель позволяет изменять направление вращения трёхфазного двигателя, а встроенная блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание в главной цепи-.
Исполнение IP40 - пускатель заключён в корпус, защищающий от попадания посторонних предметов размером более 1 мм. Это делает его пригодным для установки внутри неотапливаемых помещений, в которых окружающая среда не содержит значительного количества пыли и исключено попадание воды на оболочку пускателя.
Отсутствие теплового реле - данное исполнение ориентировано на применение в схемах, где защита двигателя уже реализована отдельным тепловым реле или иными средствами. При необходимости пускатель может быть дополнен трёхполюсным электротепловым реле серии РТЛ.
Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Пускатели обладают высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
Универсальность монтажа - пускатель может устанавливаться как на стандартную DIN-рейку, так и крепиться винтами на монтажную панель.
Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым, что исключает опасный самозапуск оборудования.

Области применения

ПМ12-010560 УХЛ4 применяется для управления двигателями малой мощности с необходимостью реверса в стационарных установках:

Крановое оборудование - управление механизмами передвижения и вспомогательными приводами
Станки и конвейеры - реверсивные приводы малой мощности
Насосное оборудование - схемы с реверсом
Вентиляционные системы - реверсивные вентиляторы
Пищевое оборудование - приводы вспомогательных механизмов
Системы автоматики - в качестве коммутационного аппарата с реверсом и местным управлением

Условия эксплуатации

Пускатель ПМ12-010560 УХЛ4 сохраняет работоспособность в следующих условиях:

Температура окружающего воздуха: от минус 25 до плюс 55 °С
Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
Рабочее положение: вертикальное, с отклонением не более ±15°
Режим работы: повторно-кратковременный, ПВ 40%

Исполнение IP40 позволяет эксплуатировать пускатель в закрытых неотапливаемых помещениях, защищённых от попадания воды и атмосферных осадков.

Техническое обслуживание

Регулярное обслуживание ПМ12-010560 включает:

Очистку от пыли и загрязнений
Подтяжку резьбовых соединений
Проверку состояния главных и вспомогательных контактов обоих контакторов
Контроль износа контактов
Проверку работы механической блокировки и чёткости срабатывания

___________________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010560 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 42, 48, 110, 127, 220, 380В и другие).

Для оформления заказа необходимо указать:
