Пускатель магнитный ПМ12-025501 УХЛ4 380В

Цена: 2461,6 руб. (с НДС)

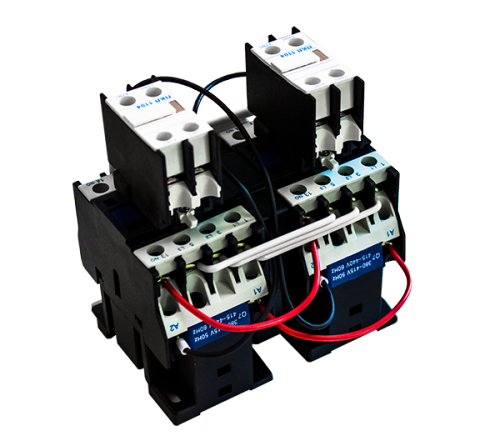

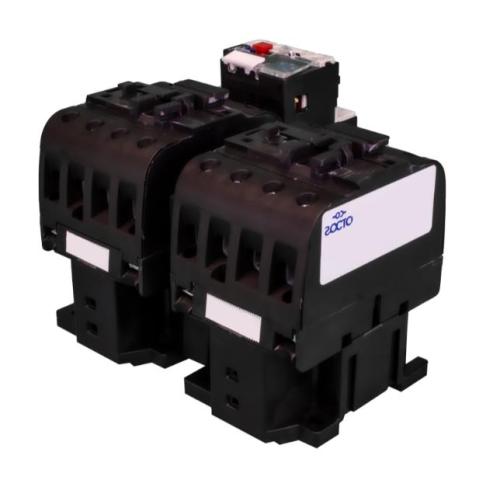

Пускатель ПМ12-025501 УХЛ4 380В 25А реверсивный

Пускатель магнитный ПМ12-025501 УХЛ4 380В - это реверсивный электромагнитный пускатель второй величины, рассчитанный на номинальный рабочий ток 25А с катушкой управления на 380В переменного тока. В отличие от нереверсивных модификаций, данное исполнение позволяет не только пускать и останавливать двигатель, но и менять направление его вращения, что делает его востребованным в схемах управления крановыми механизмами, конвейерами и станками.

Согласно структуре условного обозначения завода «Электроконтактор», индекс «5» в позиции Х2 указывает на реверсивное исполнение без теплового реле, но с механической и электрической блокировкой, исключающей одновременное включение обоих контакторов. Индекс «0» в позиции Х3 означает открытое исполнение IP00 без встроенных кнопок управления.

Технические характеристики

Производитель: ООО Завод Электроконтактор, г. Челябинск
Номинальный рабочий ток (АС-3, 380–400В): 25А
Номинальный рабочий ток (АС-3, 660–690В): 18А
Номинальный рабочий ток (АС-1, 400В): 30–40А (в зависимости от источника)
Номинальное рабочее напряжение: до 660В переменного тока
Напряжение катушки управления: 380В, переменный ток, 50Гц
Мощность управляемого двигателя (АС-3): 5,5 кВт при 220В; 11 кВт при 380В; 15 кВт при 660В
Количество главных полюсов: 3
Вспомогательные контакты: 2 размыкающих (2р) в стандартном исполнении
Номинальное напряжение изоляции: 660В
Номинальное импульсное напряжение: 6кВ
Степень защиты: IP00 (открытое исполнение)
Климатическое исполнение: УХЛ4
Способ монтажа: винтовое крепление или DIN-рейка

Особенности и преимущества

Реверсивность - ключевое преимущество данной модификации. Пускатель состоит из двух нереверсивных контакторов, объединённых в одном корпусе, что позволяет изменять направление вращения трёхфазного двигателя без использования дополнительных внешних схем переключения.
Механическая и электрическая блокировка - конструкция исключает одновременное срабатывание обоих контакторов, предотвращая короткое замыкание в главной цепи при ошибочном управлении.
Катушка на 380В - позволяет включать пускатель непосредственно в сеть без понижающего трансформатора, что упрощает схему управления и снижает затраты на монтаж.
Нулевая защита - при пропадании напряжения пускатель отключается, а после его восстановления двигатель остаётся отключённым. Это исключает опасный самозапуск оборудования .
Универсальность монтажа - пускатель устанавливается как на стандартную DIN-рейку, так и крепится винтами на монтажную панель .
Расширяемость - конструкция допускает установку приставок ПКЛ (фронтальных) и ПКБ (боковых) для наращивания количества вспомогательных контактов

Области применения

ПМ12-025501 УХЛ4 380В применяется для управления двигателями мощностью до 11 кВт в стационарных установках, где требуется реверс направления вращения:

Крановое оборудование - управление механизмами передвижения и подъёма
Конвейеры и транспортёры - реверсивные приводы
Станки - приводы подачи и вспомогательных механизмов
Насосное и компрессорное оборудование - схемы с реверсом
Лифты и эскалаторы - управление электроприводами
Системы вентиляции - реверсивные вентиляторы

Условия эксплуатации

Пускатель ПМ12-025501 УХЛ4 380В сохраняет работоспособность в следующих условиях:

Температура окружающего воздуха: от минус 40 до плюс 55 °С
Среда: невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы
Рабочее положение: вертикальное, с отклонением не более ±15°
Режим работы: повторно-кратковременный, ПВ 40%
Климатическое исполнение: УХЛ4 по ГОСТ 15150 - эксплуатация в помещениях с регулируемыми климатическими условиями

Открытое исполнение IP00 предназначено для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов.

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

Техническое обслуживание

Регулярное обслуживание ПМ12-025501 включает:

Очистку от пыли и загрязнений
Подтяжку резьбовых соединений
Проверку состояния главных и вспомогательных контактов обоих контакторов
Контроль износа контактов
Проверку работы механической блокировки и чёткости срабатывания

_________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-025501 УХЛ4 с катушкой управления на 380В в реверсивном исполнении с механической и электрической блокировкой.

Для оформления заказа необходимо указать:
