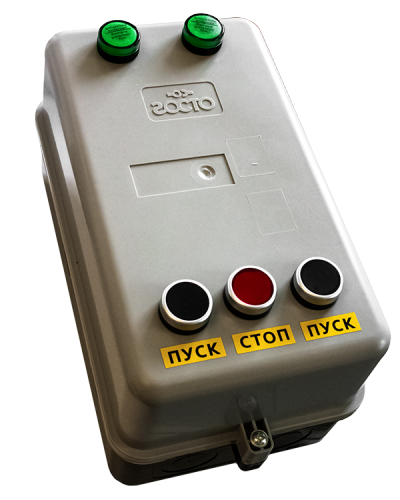

Пускатель ПМ12-125610 УХЛ4

Пускатели серии ПМ12-125610

применяются для удаленного запуска/остановки/реверсирования 3фазных электромоторов.

Наличие защитных реле позволяет производить защиту электромоторов от различного вида перегрузок.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПМ12-125610 УХЛ4

• Серия – ПМ12;

• Номинальный ток – 125А;

• Ток – переменный;

• Защита – IP54;

• Контактная схема – 4з+4р;

• Катушка, напряжение – 24, 36, 40, 42, 48, 110, 127, 220, 380, 440, 660В;

• Коммутационная износостойкость – 2 млн. циклов;

• Механическая износостойкость – 2 млн. циклов;

СТРУКТУРА ОБОЗНАЧЕНИЯ

• ПМ12 – серия;

• 125- величина номинального тока, А;

• 6 – есть защитное реле, реверсивный;

• 1 – нет кнопок, защита IP54;

• 0 – контактная схема 4з+4р;

На данные пускатели возможна установка катушки управления, напряжением:

24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 660В частотой 50Гц;
24, 36, 48, 110, 115, 220, 230, 380, 415, 440В частотой 60Гц;

Электрическая схема



Завод Электроконтактор предупреждает, что данный промышленный образец защищен патентом RU 97847.
