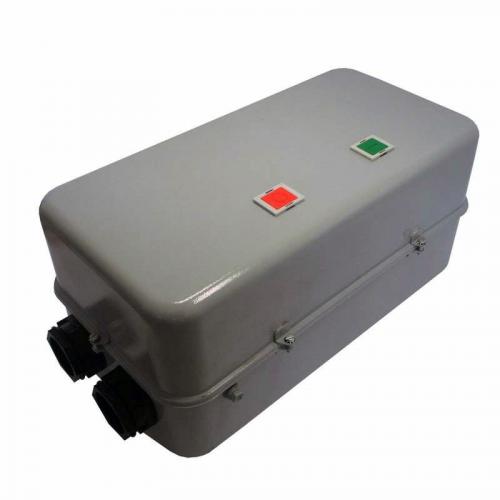

Пускатель ПМ12-160230 УХЛ4

Электромагнитные пускатели производства Завода «Электроконтактор»

ПМ12-160-230

Главным образом предназначены для удаленного управления асинхронными электромоторами путем запуска/остановки/реверсирования.

Для защиты электромоторов от различного вида перегрузках, на пускатели устанавливают защитные реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПМ12-160230 УХЛ4

• Серия – ПМ12;

• Ток номинальный – 160А;

• Режим работы – ПВ 40% (повторно-кратковременный);

• Ток – переменный;

• Защитное реле – см. комплектацию;

• Защита – IP54;

• Кнопки – ПУСК, СТОП, Сигнальная лампа;

• Катушка, напряжение - 24, 36, 40, 4В, 48, 110, 127, 220, 380, 440, 660В;

• Реверс – см. комплектацию;

• Категория размещения – УЗ;

• Крепление – Din рейка, винты;

• Контактная схема – 2з+2р;

• Напряжение главной цепи - ~ ток U до 380В, 50-60 Гц;

Габаритные размеры

СТРУКТУРА ОБОЗНАЧЕНИЯ
(на примере ПМ12-160-230)

• ПМ12- серия;

• 160 – номинальный ток, А;

• 2 – есть защитное реле, нереверсивный;

• 3 – есть кнопки ПСК, СТОП, Сигнальная лампа;

• 0 – контактное исполнение 2з+2р

Данные пускатели смогут быть альтернативной заменой таким пускателям, серий: ПМА6260, ПМА6262.

Электрическая схема

Завод Электроконтактор предупреждает, что данный промышленный образец защищен патентом RU 97847.
