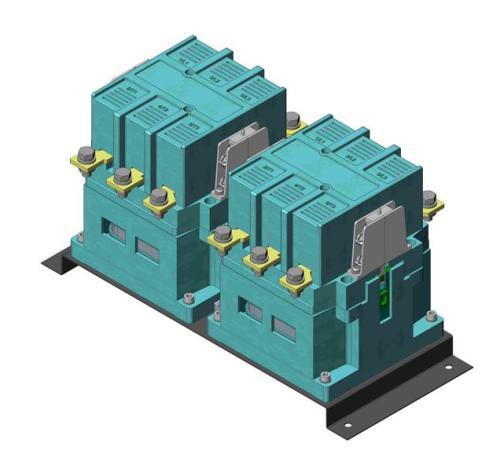

Пускатель ПМ12-160500 УХЛ4

Электромагнитные пускатели

ПМ12-160-500

Производятся на Заводе «Электроконтактор». Применяются в основном для удаленного управления асинхронными электромоторами путем запуска/остановки/реверсирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПМ12-160500 УХЛ4

• Серия – ПМ12;

• Ток номинальный – 160А;

• Род тока – переменный;

• Главная цепь, номинальное напряжение - ~ ток U до 380В, 50-60 Гц;

• Защита – IP00;

• Защитное реле – см. комплектацию;

• Контактная схема – 4з+4р;

• Реверс – см. комплектацию;

• Катушка, напряжение - 24, 36, 40, 42, 48, 110, 127, 220, 380, 440, 660В;

• Крепление – Din рейка, винты;

• Категория размещения – УЗ;

• Режим – ПВ40% (повторно-кратковременный);

ЭЛЕКТРИЧЕСКАЯ СХЕМА



СТРУКТУРА ОБОЗНАЧЕНИЯ
(на примере ПМ12-160-500)

• ПМ12 – серия контактора;

• 160 – ток номинальный, А;

• 5 – нет защитного реле, реверсивный;

• 0 – нет кнопок, защита IP00;

• 0 – контактное исполнение – 4з+4р;

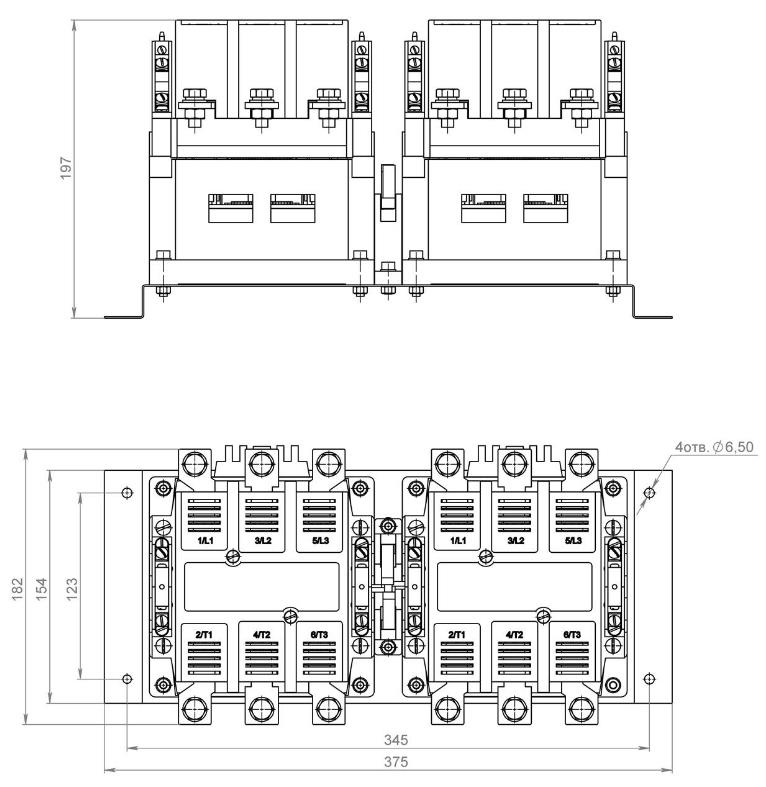

ГАБАРИТНЫЕ РАЗМЕРЫ

Данные пускатели успешно заменяют и являются альтернативой пускателям серий: ПМА 6300, ПМА6302, ПМА-6500, ПМА6501 и КТИ 51503.



Завод Электроконтактор предупреждает, что данный промышленный образец защищен патентом RU 97847.
