Пускатель ПМ12-250500 УХЛ4

Электромагнитные пускатели

ПМ12-250-500

предназначены для использования в установках для удаленного запуска/остановки/реверсирования 3фазных асинхронных электромоторов.

При одновременной эксплуатации защитными реле, то происходит защита управляемых пускателями электромоторов от различного вида перегрузок, а так же от токов, появившихся при обрыве фазы. Вид тока главной цепи - переменный(~).

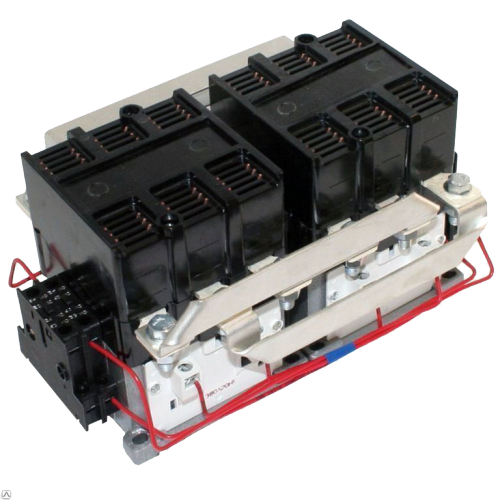

Данные пускатели производятся на Заводе «Электроконтактор». Это открытого вида пускатели, реверсивные, без защитного реле, без оболочки. Рассчитаны на номинальный ток в 250А. Катушки управления по напряжению рассчитаны на 24, 36, 40, 42, 48, 110, 127, 220, 380, 440, 660В.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПМ12-250500 УХЛ4

• Серия – ПМ12;

• Ток номинальный – 250А;

• Ток – переменный;

• Защита – IP00;

• Контактная схема – 4з+4р;

• Климатическое исполнение – УЗ;

• Катушка, напряжение -24, 36, 40, 42, 48, 110, 127, 220, 380, 440, 660В;

• Окружающая среда – от -25 до +55 ºС;

• Влажность воздуха – 98%;

• Высота над морем – до 2000м;

Габаритные размеры

СТРУКТУРА ОБОЗНАЧЕНИЯ
(на примере ПМ12-250-500)

• ПМ12 – серия;

• 250 – ток номинальный, А;

• 5 – нет защитного реле, реверсивный;

• 0 – нет кнопок, защита IP00;

• 0 – контактное исполнение 4з+4р;

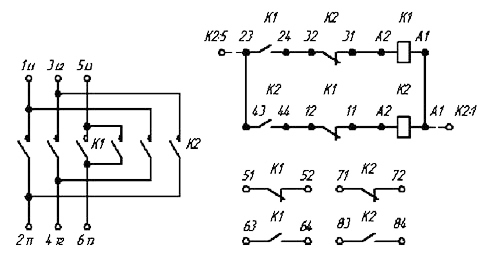

Электрическая схема
