Пускатель ПМА-3102 УХЛ4

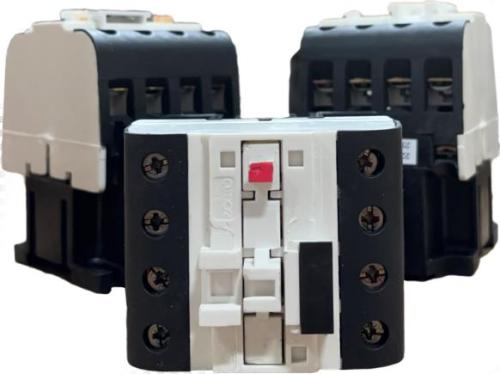

ПМА-3102 УХЛ4: пускатель 40А 1з+1р 18,5кВт

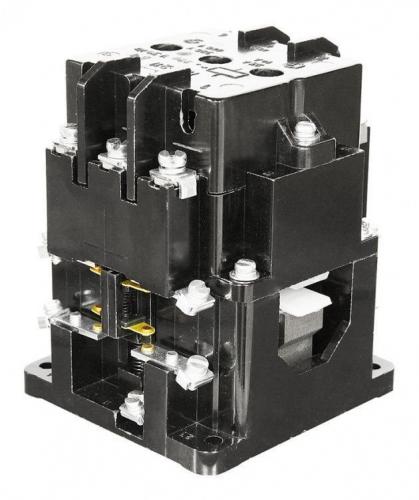

Магнитный пускатель ПМА-3102 УХЛ4 - это нереверсивный электромеханический аппарат третьей величины, разработанный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50, 60 и 100Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления крановым, насосным, вентиляционным и компрессорным оборудованием, где требуется не только базовая коммутация, но и наличие замыкающего и размыкающего вспомогательных контактов для организации цепей сигнализации и блокировки.

Исполнение ПМА-3102 - это нереверсивный пускатель открытого исполнения IP00, без встроенного теплового реле, с контактной группой 1з+1р (один нормально замкнутый и один нормально разомкнутый вспомогательный контакт). Напряжение втягивающей катушки может быть 220В или 380В переменного тока. Пускатели серии ПМА-3000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации . Климатическое исполнение УХЛ4 гарантирует стабильную работу в условиях умеренного и холодного климата при температуре от -40°C до +40°C.

Пускатель ПМА 3102 УХЛ4 могут эксплуатироваться в системах, где применяется микропроцессорная техника.

Технические характеристики ПМА-3102 УХЛ4

Пускатели серии ПМА-3102 обладают следующими параметрами:

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255.
• Номинальный ток главной цепи (АС-3, 400В): 40А
• Условный тепловой ток Ith: 45А
• Номинальное рабочее напряжение (Ue): до 660 В, 50/60/100 Гц
• Напряжение втягивающей катушки: 220 В или 380 В
• Макс. мощность при 380В (АС-3): до 18,5 кВт
• Вспомогательные контакты: 1 нормально замкнутый + 1 нормально разомкнутый (1з+1р)
• Наличие теплового реле: Нет (устанавливается отдельно)
• Степень защиты: IP00 (открытое исполнение)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)
• Класс износостойкости: Б (по умолчанию)
• Механическая износостойкость: до 8 000 000 циклов ВО
• Коммутационная износостойкость (АС-3): до 300 000 циклов ВО
• Время срабатывания: 20-30 мс

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Контактная группа 1з+1р: Наличие как замыкающего (1з), так и размыкающего (1р) вспомогательных контактов является отличительной особенностью данной модификации. Это позволяет реализовывать схемы управления с цепями сигнализации и электрической блокировки без применения дополнительных контактных приставок
2. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В, что делает его оптимальным выбором для мощных насосов, вентиляторов, компрессоров и крановых механизмов
3. Высокая износостойкость: Механическая износостойкость достигает 8 миллионов циклов, коммутационная — 300 000 циклов, что гарантирует длительный срок службы даже в условиях интенсивной эксплуатации
4. Открытое исполнение IP00: Пускатель предназначен для монтажа внутри шкафов управления, что обеспечивает компактную компоновку систем автоматизации
5. Нулевая защита: При исчезновении напряжения или его снижении до (0,3-0,6)Uc пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
6. Совместимость с микропроцессорной техникой: Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники

Области применения ПМА-3102 УХЛ4

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов, тепловых завес.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
• Конвейерных линий: Управление ленточными транспортерами.
• Кранового и подъемного оборудования: Управление механизмами подъема и передвижения .
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) и систем автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 - для эксплуатации в районах с умеренным и холодным климатом .
• Температура эксплуатации: от -40°C до +40°C.
• Рабочее положение: Вертикальная плоскость с отклонением не более 15° в любую сторону.
• Среда эксплуатации: Недопустимо содержание агрессивных газов в высоких концентрациях.
• Регламент обслуживания: Раз в 6 месяцев.

Меры безопасности

• Контроль напряжения: Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Заземление: Обеспечить надежное заземление корпуса пускателя и двигателя отдельным проводником.
• Подключение катушки: При подключении катушки строго соблюдайте схему в соответствии с ее номинальным напряжением (220В или 380В). Ошибочное подключение приведет к выходу катушки из строя.
• Обязательная установка теплового реле: ПМА-3102 не имеет встроенной тепловой защиты — установка РТЛ или РТТ обязательна для сохранения работоспособности двигателя

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Мы понимаем, что ПМА-3102 - это надежный аппарат для управления промышленным оборудованием, который должен обеспечивать безаварийную работу. Наш завод гарантирует:

• Оригинальное качество: Мы являемся прямыми производителями, что исключает риск приобретения контрафактной продукции.
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
