Пускатель ПМА-3210

ПМА-3210: нереверсивный пускатель 40А с тепловым реле

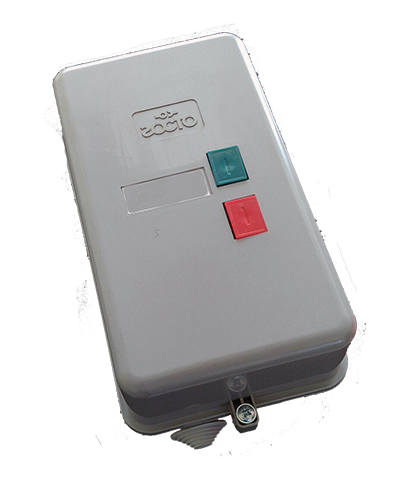

Магнитный пускатель ПМА-3210 - это нереверсивный электромеханический аппарат третьей величины, разработанный для дистанционного пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50 и 60Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления крановым, насосным, вентиляционным и компрессорным оборудованием, где требуется встроенная тепловая защита.

Исполнение ПМА-3210 - это нереверсивный пускатель со встроенным тепловым реле серии РТТ-141, которое защищает двигатель от перегрузок и токов, возникающих при обрыве одной из фаз. Аппарат выпускается в защищенном корпусе IP40, с напряжением втягивающей катушки от 24 до 380 В переменного тока  и вспомогательными контактами в исполнении 1з+1р.

Технические характеристики ПМА-3210

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255.
• Клеммы защищены
• Трудозатраты на монтаж – минимальны
• Большая коммутируемая способность
• Очень долговечный
• Колоссальная прочность
• Соответствует международным и отечественным стандартам качества
• Имеет малое сопротивление
• Номинальный ток главной цепи (АС-3, 400В): 40А
• Номинальное рабочее напряжение (Ue): до 660В, 50/60Гц
• Напряжение втягивающей катушки: 24В, 110В, 220В, 380В (переменного тока)
• Макс. мощность двигателя при 380В (АС-3): до 18,5 кВт
• Вспомогательные контакты: 1з+1р  или 2з+2р
• Наличие теплового реле: Да (РТТ-141, диапазон 28,0-40,0 А)
• Степень защиты: IP40
• Климатическое исполнение: У3, УХЛ4 (от -40°C до +40°C)
• Класс износостойкости: В (базовый), доступны А и Б
• Способ монтажа: Винтовое крепление на панель

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Встроенное тепловое реле РТТ-141: Защищает двигатель от длительных перегрузок и токов, возникающих при обрыве одной из фаз. Диапазон регулирования теплового реле может варьироваться в зависимости от модификации
2. Исполнение в корпусе: Пускатель выпускается в защищенном корпусе IP40 или пылевлагозащищенном IP54 , что позволяет устанавливать его как внутри шкафов, так и непосредственно у оборудования, защищая от пыли и случайных прикосновений
3. Гибкость комплектации: Аппарат доступен с различным количеством вспомогательных контактов (1з+1р или 2з+2р) и напряжением катушки, что позволяет подобрать оптимальное решение под конкретную схему управления
4. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В , что делает его оптимальным выбором для мощных насосов, вентиляторов и компрессоров
5. Высокая износостойкость: Пускатели серии ПМА доступны в классах износостойкости А, Б и В, что позволяет выбрать аппарат под интенсивность эксплуатации
6. Нулевая защита: При исчезновении напряжения или его снижении до допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
7. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники

Области применения ПМА-3210

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов, тепловых завес.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
• Конвейерных линий: Управление ленточными транспортерами.
• Кранового и подъемного оборудования: Управление механизмами подъема и передвижения.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ).

Условия эксплуатации и обслуживания

• Климатическое исполнение: У3, УХЛ4 - для эксплуатации в районах с умеренным и холодным климатом .
• Температура эксплуатации: от -40°C до +40°C.
• Высота над уровнем моря: Не более 2000 м (до 4300 м при напряжении до 380 В со снижением тока на 10%).
• Регламент обслуживания: Раз в 6 месяцев. Обесточить сеть → очистить элементы прибора от пыли → проверить затяжку силовых клемм. Проверить контакты на отсутствие нагара и оплавления. Периодически проверяйте работоспособность теплового реле, имитируя перегрузку.

Меры безопасности

• Контроль напряжения: Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Заземление: Обеспечить надежное заземление корпуса пускателя и двигателя отдельным проводником.
• Подключение катушки: При подключении катушки строго соблюдайте схему в соответствии с ее номинальным напряжением.
• Защита от самозапуска: При срабатывании тепловой защиты пускатель не должен включиться автоматически. Используйте тепловое реле с ручным возвратом.

Наш завод гарантирует:

• Оригинальное качество: Мы являемся производителями, что исключает риск приобретения контрафактной продукции .
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
