Пускатель ПМА 3600

ПМА-3600 40А: реверсивный пускатель 18,5кВт

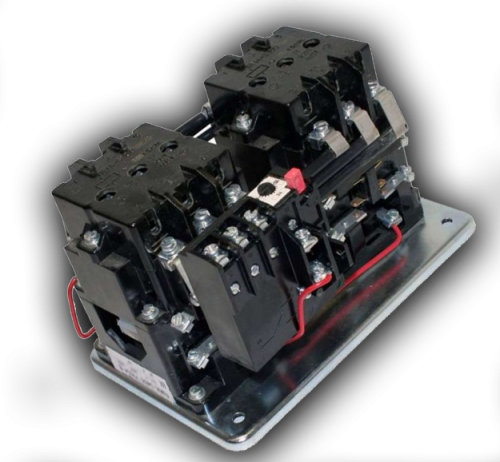

Магнитный пускатель ПМА-3600 40А 380В IP00 - это реверсивный электромеханический аппарат третьей величины, разработанный для дистанционного пуска, остановки и изменения направления вращения трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления мощным крановым, насосным, вентиляционным и другим промышленным оборудованием, где требуется реверсивная коммутация со встроенной тепловой защитой.

Исполнение ПМА-3600 - это реверсивный пускатель открытого исполнения IP00, со встроенным тепловым реле и оснащенный механической и электрической блокировкой для предотвращения одновременного включения контакторов «Вперед» и «Назад». Модель рассчитана на напряжение втягивающей катушки 380В переменного тока и комплектуется вспомогательными контактами 4з+4р (четыре нормально замкнутых и четыре нормально разомкнутых), что предоставляет широкие возможности для построения сложных схем управления, сигнализации и блокировок. Пускатели серии ПМА выпускаются в классах износостойкости А, Б и В, что позволяет подобрать аппарат под интенсивность эксплуатации.

Технические характеристики ПМА-3600 40А 380В IP00

Пускатели серии ПМА-3600 обладают следующими параметрами:

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Частота: 50/60Гц
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Номинальный ток главной цепи (АС-3): 40А
• Номинальное рабочее напряжение (Ue): до 660В, 50Гц
• Напряжение втягивающей катушки: 380В (переменного тока)
• Макс. мощность двигателя при 380В (АС-3): до 18,5 кВт (ориентировочно, для 40А)
• Вспомогательные контакты: 4 нормально замкнутых + 4 нормально разомкнутых (4з+4р)
• Наличие теплового реле: Да (встроенное)
• Исполнение: Реверсивное, с механической и электрической блокировкой
• Степень защиты: IP00 (открытое исполнение)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)
• Механическая износостойкость: до 8 000 000 циклов ВО
• Частота включений в час (без нагрузки): до 3600
• Способ монтажа: Винтовое крепление на панель

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Реверсивное исполнение с двойной блокировкой: ПМА-3600 представляет собой два контактора, объединенных в общем корпусе с механической и электрической блокировкой, что исключает одновременное включение контакторов «Вперед» и «Назад», предотвращая короткое замыкание при смене направления вращения
2. Встроенное тепловое реле: Пускатель оснащен тепловым реле, которое защищает двигатель от длительных перегрузок и токов, возникающих при обрыве одной из фаз
3. Расширенная контактная группа 4з+4р: Наличие 8 вспомогательных контактов является ключевым преимуществом данной модификации
4. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В , что делает его оптимальным выбором для мощных насосов, вентиляторов, компрессоров и крановых механизмов
5. Открытое исполнение IP00: Пускатель предназначен для монтажа внутри шкафов управления, что обеспечивает компактную компоновку систем автоматизации
6. Высокая износостойкость: Механическая износостойкость достигает 8 миллионов циклов , что гарантирует длительный срок службы в интенсивных режимах работы
7. Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
8. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании катушки помехоподавляющим устройством

Области применения ПМА-3600 40А 380В IP00

На заводе «Электроконтактор» мы рекомендуем применять эту модель для :

• Кранового и подъемного оборудования: Реверсивное управление механизмами подъема и передвижения мостовых кранов, кран-балок, тельферов.
• Насосного оборудования: Управление мощными насосами водоснабжения, дренажными, циркуляционными насосами.
• Вентиляционных систем: Управление реверсивными вентиляторами большой производительности.
• Конвейерных линий: Реверсивное управление ленточными транспортерами.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) и систем АВР.

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 - для эксплуатации в районаch с умеренным и холодным климатом .
• Высота над уровнем моря: Не более 2000 м. Допускается эксплуатация на высоте до 4300 м при напряжении до 380 В с обязательным снижением тока на 10% .
• Среда эксплуатации: Окружающая среда должна быть взрывобезопасной, не содержащей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы .
• Рабочее положение: Крепление на вертикальной плоскости выводами вверх и вниз с помощью винтов. Допускается отклонение на 15° в любую сторону .
• Регламент обслуживания: Раз в 6 месяцев (для кранов - раз в 3 месяца).

Указания мер безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Перед вводом в эксплуатацию пускатель необходимо заземлить.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя должно быть не менее 15мм, до других частей пускателя (кроме плоскости крепления) не менее 5мм.

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Наш завод гарантирует:

• Оригинальное качество: Мы являемся прямыми производителями, что исключает риск приобретения контрафактной продукции.
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
