Пускатель ПМА-4502

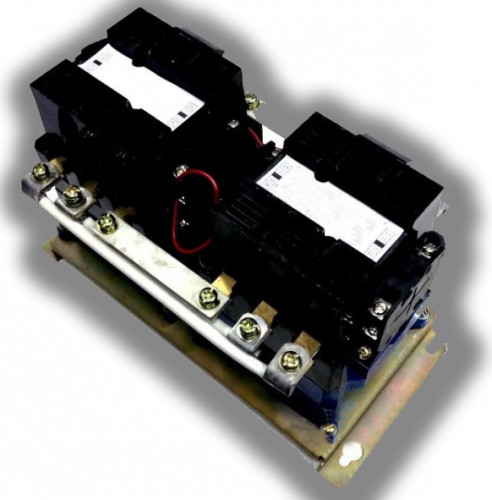

Пускатель ПМА-4502 63А IP00 Реверсивный

Электромагнитный пускатель ПМА-4502 с номинальным током 63А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями в условиях, где требуется реверсирование и расширенные возможности по цепям сигнализации и блокировок.

Пускатель ПМА-4502 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором мощностью до 30кВт при напряжении до 660В переменного тока частотой 50 и 60Гц . Данная модель относится к 4-й величине (63А). Индекс «5» во втором разряде маркировки означает реверсивное исполнение без теплового реле с механической блокировкой. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления. Климатическое исполнение УХЛ4 позволяет эксплуатировать пускатель в условиях умеренного и холодного климата в помещениях с регулируемыми климатическими условиями.

Расшифровка обозначения ПМА-4502

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе :

• ПМА - пускатель магнитный серии ПМА ;
• 4 - величина пускателя по номинальному току (63А) ;
• 5 - реверсивный, без теплового реле, с механической блокировкой ;
• 0 - степень защиты IP00 (открытое исполнение, без кнопок) ;
• 2 - переменный ток цепи управления, напряжение главной цепи до 660В.

Технические характеристики ПМА-4502 63А (4з+4р) IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: ПМА-4502 (реверсивный, без теплового реле, с механической блокировкой)
• Номинальный ток главной цепи (Iн): 63А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 400В (АС-3): 30кВт
• Напряжение катушки управления: 380В, 50Гц
• Количество вспомогательных контактов: 4 нормально разомкнутых (НО) + 4 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: Нет (требуется внешняя защита)
• Механическая износостойкость: до 8 млн циклов ВО
• Коммутационная износостойкость (АС-3): 300 000 циклов ВО
• Способ монтажа: Винтовой

Конструктивные особенности и преимущества

Пускатель ПМА-4502 с расширенной контактной группой 4з+4р обладает рядом инженерных преимуществ:

1. Реверсивное исполнение с механической блокировкой. Реверс обеспечивается за счёт использования двух пускателей и их поочередного включения с изменением порядка чередования фаз. Механическая блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание.
2. Отсутствие встроенного теплового реле. Индекс «5» означает, что пускатель поставляется без тепловой защиты. Это даёт вам полную свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с нужным диапазоном уставок или использовать электронное реле защиты.
3. Развитая система вспомогательных контактов (4з+4р). Наличие четырёх замыкающих и четырёх размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи блокировки, сигнализации, дистанционного контроля состояния аппарата и подключать внешние контроллеры без использования дополнительных релейных модулей .
4. Высокая механическая и коммутационная износостойкость. Пускатель выдерживает до 8 млн циклов механических включений и 300 тыс. коммутационных циклов в категории АС-3, что обеспечивает длительный срок службы даже при интенсивной эксплуатации.
5. Надёжная конструкция. Пускатели серии ПМА соответствуют требованиям ГОСТ, обеспечивают высокую надёжность срабатывания и отсутствие шумов.

Области применения оборудования

ПМА-4502 63А с реверсивным исполнением и расширенной контактной группой рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов);
• Конвейерные системы с реверсивным движением ленты;
• Лифтовое хозяйство и подъёмники;
• Насосные станции с периодическим изменением направления потока;
• Станки с реверсивным приводом (фрезерные, токарные).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону;
• Среда: неагрессивная и невзрывоопасная;
• Высота над уровнем моря: не более 2000 м;
• Температура: от -40 до +55 °C (для исполнения УХЛ4) .

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• Контролируйте состояние механической блокировки - она должна обеспечивать чёткое фиксирование одного контактора при включении другого.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

_______________________________________________________________________

_______________________________________________________________________

Все пускатели ПМА-4502, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Реверсивное исполнение с механической блокировкой, расширенная контактная группа 4з+4р и высокая износостойкость - оптимальное решение для управления мощным приводом в промышленных условиях.
