Пускатель ПМА-5100 100А 2з+2р

Пускатель ПМА-5100 100А 2з+2р

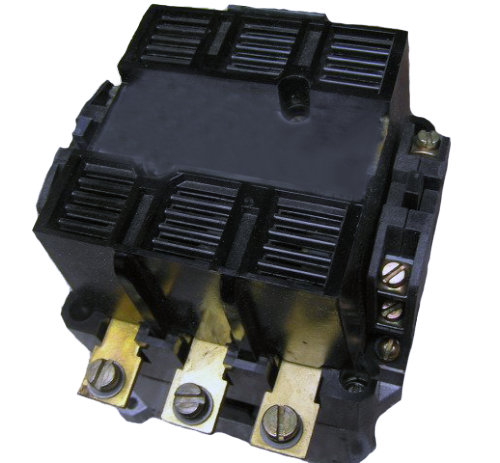

Электромагнитный пускатель ПМА-5100 с номинальным током 100А в нереверсивном исполнении - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями и другими нагрузками в стационарных промышленных установках.

Пускатель ПМА-5100 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель относится к 5-й величине (100А). Индекс «1» во втором разряде маркировки означает нереверсивное исполнение без теплового реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях.

Расшифровка обозначения ПМА-5100

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА.
• 5 - величина пускателя по номинальному току (100 А).
• 1 - без теплового реле, нереверсивное исполнение.
• 0 - степень защиты IP00 (открытое исполнение, без кнопок).
• 0 - переменный ток цепи управления, напряжение главной цепи до 380 В (модификация с напряжением катушки 220 В уточняется при заказе) .

Технические характеристики ПМА-5100 100А (2з+2р) IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: Нереверсивный, без теплового реле
• Номинальный ток главной цепи (Iн): 100А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 380В (АС-3): 45кВт
• Коммутационная мощность при 660В (АС-3): 60кВт
• Напряжение катушки управления: 220В, 380В (или 110В, 36В по заказу), 50Гц
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: Нет
• Механическая износостойкость: 5 000 000 циклов ВО
• Коммутационная износостойкость (АС-3): 300 000 циклов ВО
• Диапазон напряжения срабатывания: (0,85–1,1) Uc
• Диапазон напряжения отпускания: (0,3–0,75) Uc

Преимущества пускателя ПМА-5100 100А 2з+2р

Использование пускателя ПМА-5100 100А 2з+2р предоставляет несколько значительных преимуществ:

- Надежность: Высокое качество компонентов и сборки гарантирует длительный срок службы устройства и минимальные риски отказов.
- Безопасность: Встроенные защитные функции помогают предотвратить повреждения оборудования и снизить вероятность аварийных ситуаций.
- Энергоэффективность: Пускатель разработан с учетом оптимального потребления электроэнергии, что способствует снижению эксплуатационных затрат.
- Простота монтажа и обслуживания: Устройство отличается удобством установки и простотой обслуживания, что облегчает его использование в различных условиях.

Области применения пускателя ПМА-5100 100А 2з+2р

Благодаря своим характеристикам, пускатель ПМА-5100 100А 2з+2р используется в следующих областях:

- Промышленность: Управление электродвигателями, насосами и компрессорами в производственных процессах.
- Энергетика: Используется в распределительных системах для управления силовыми цепями и обеспечения стабильного электроснабжения.
- Строительство: Применяется в системах электроснабжения жилых, коммерческих и промышленных зданий.
- Транспорт: Используется в электросистемах транспортных средств, включая железнодорожный и автомобильный транспорт, обеспечивая надежное управление электрооборудованием.

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону .
• Среда: неагрессивная и невзрывоопасная.
• Высота над уровнем моря: не более 2000 м.
• Температура: от -40 до +40 °C для исполнения УХЛ4.
• Напряжение катушки: срабатывание происходит при 0,85–1,1 Uc, отпускание - при 0,3–0,75 Uc .
• Условия использования: в помещениях с регулируемыми климатическими условиями .

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

_________________________________________________________________________________

_________________________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220 В, 380 В или другое) и требуемое климатическое исполнение. Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.

Все пускатели ПМА-5100, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Расширенная контактная группа 2з+2р, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях .
