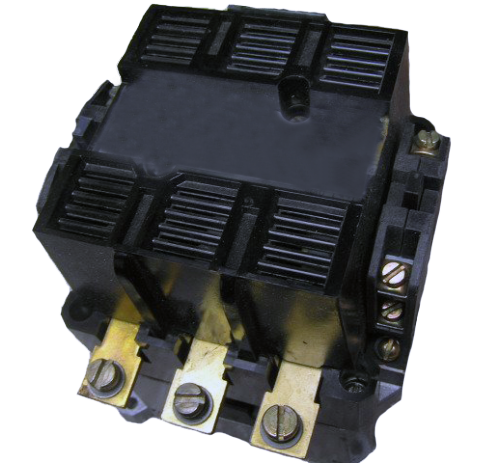

Пускатель ПМА-5102 220В

Пускатель ПМА-5102 220В 100А 2з+2р

Электромагнитный пускатель ПМА-5102 с номинальным током 100А на напряжение катушки управления 220В - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями и другими нагрузками в стационарных промышленных установках.

Пускатель ПМА-5102 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 45кВт (при 380В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель относится к 5-й величине (100А). Индекс «1» во втором разряде маркировки означает нереверсивное исполнение без теплового реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях. Климатическое исполнение УХЛ4 позволяет эксплуатировать пускатель в условиях умеренного и холодного климата в помещениях с регулируемыми климатическими условиями.

Расшифровка обозначения ПМА-5102 220В

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА.
• 5 - величина пускателя по номинальному току (100 А).
• 1 - без теплового реле, нереверсивное исполнение.
• 0 - степень защиты IP00 (открытое исполнение, без кнопок).
• 2 - переменный ток цепи управления 220 В.

Технические характеристики ПМА-5102 220В 100А (2з+2р) IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: Нереверсивный, без теплового реле
• Номинальный ток главной цепи (Iн): 100А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 380В (АС-3): 45кВт
• Коммутационная мощность при 660В (АС-3): 60–75кВт
• Напряжение катушки управления: 220В, 50Гц
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: Нет
• Механическая износостойкость: 5 000 000 циклов ВО
• Коммутационная износостойкость (АС-3): 300 000 циклов ВО
• Время срабатывания: 20 мс
• Диапазон напряжения срабатывания: (0,85–1,1) Uc
• Диапазон напряжения отпускания: (0,3–0,75) Uc

Конструктивные особенности и преимущества

Пускатель ПМА-5102 220В с расширенной контактной группой 2з+2р обладает рядом инженерных преимуществ:

1. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку мощных двигателей и других нагрузок в одном направлении .
2. Напряжение катушки 220В. Позволяет подключать пускатель в стандартные схемы управления с питанием от фазы и нуля, что упрощает монтаж и интеграцию в существующие системы.
3. Отсутствие встроенного теплового реле. Индекс «1» означает, что пускатель поставляется без тепловой защиты. Это даёт вам полную свободу в выборе внешней системы защиты двигателя для конкретных условий эксплуатации. Вы можете установить тепловое реле с необходимым диапазоном уставок или использовать современное электронное устройство защиты.
4. Развитая система вспомогательных контактов (2з+2р). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи самоподхвата, блокировки и дистанционной сигнализации о состоянии аппарата без установки внешних дополнительных блоков.
5. Высокая износостойкость. Пускатель выдерживает до 5 млн циклов механических включений и 300 тыс. коммутационных циклов в категории АС-3, что гарантирует длительный срок службы даже в условиях интенсивной эксплуатации. Пускатели серии ПМА соответствуют требованиям ГОСТ, обеспечивают высокую надёжность срабатывания и отсутствие шумов.
6. Пригодность для работы с микропроцессорной техникой. При установке ограничителей перенапряжений (ОПН) пускатель может использоваться в системах управления с применением микропроцессорной техники.

Области применения оборудования

ПМА-5102 220В 100А рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов, лифты, эскалаторы).
• Конвейерные системы с высокой нагрузкой.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с мощным приводом.
• Системы автоматического ввода резерва (АВР).
• Тепловые завесы, печи, системы освещения.

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону
• Среда: неагрессивная и невзрывоопасная
• Высота над уровнем моря: не более 2000 м
• Температура: от -40 до +55 °C для исполнения УХЛ4
• Напряжение катушки: срабатывание происходит при (0,85–1,1) Uc, отпускание - при (0,3–0,75) Uc
• Условия использования: в помещениях с регулируемыми климатическими условиями
• Установка: требуется размещение внутри защищённого шкафа или щита, исключающего попадание пыли и влаги

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

_____________________________________________________________________________________________

_____________________________________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое климатическое исполнение . Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.

Все пускатели ПМА-5102, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Расширенная контактная группа 2з+2р, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
