Сертификат: ПускателиПускатель ПМА-5200 100А 2з+2р класс А купить | Электроконтактор
Электромагнитный пускатель ПМА-5200 с номинальным током 100А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями с встроенной защитой от перегрузок и высоким классом износостойкости.
Пускатель ПМА-5200 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 55кВт (при 380/400В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50Гц. Данная модель относится к 5-й величине (100А). Индекс «2» во втором разряде маркировки означает нереверсивное исполнение со встроенным тепловым реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях. Класс износостойкости «А» гарантирует повышенный ресурс работы в самых тяжёлых условиях.
Условия эксплуатации ПМА 5200 100А
• Высота над морем не выше 2000М.;
• Окружающая температура не выше 55С;
• Окружающая среда неагрессивная и невзрывоопасная;
Технические характеристики
- Производство – г. Челябинск, ООО Завод Электроконтактор;
- Принцип действия – магнитный;
- Исполнение – открытый;
- Серия товара – ПМА;
- Тип товара – пускатель;
- Катушка управления – напряжение 220В;
- Напряжение – 380В;
- Защита по IP – 00;
- Ток номинальный – 100А;
- Фазы – 3;
- Ток – переменный;
- Наличие защитного реле – с реле;
- Контактная схема – 2з+2р;
- Износостойкость механическая – 5 млн. циклов;
- Износостойкость коммутационная – 200 тыс. циклов;
- Условия работы – закрытые помещения;
- Крепление – на плату монтажную;
- Режим – продолжительный, кратковременный, прерывисто-продолжительный, повторно-кратковременный;
- Класс товара – контакторы и пускатели магнитные;

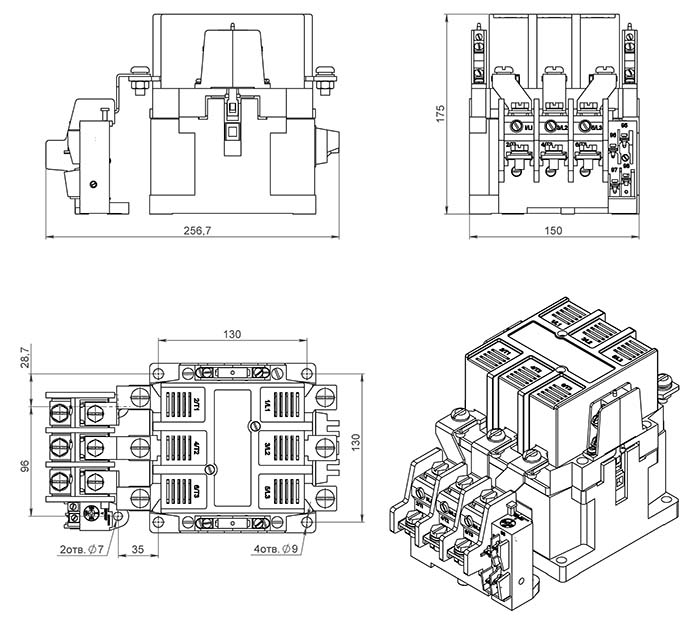

Габаритные размеры
Условия эксплуатации и обслуживания
Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:
- Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
- Среда: неагрессивная и невзрывоопасная.
- Высота над уровнем моря: не более 2000 м.
- Температура: от -40 до +40 °C для исполнения УХЛ4.
- Напряжение катушки: срабатывание происходит при 0,85–1,1 Uc, отпускание - при 0,3–0,75 Uc .
- Условия использования: в помещениях с регулируемыми климатическими условиями.
Регламент обслуживания:
- Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
- Проверяйте настройку теплового реле - ток уставки должен соответствовать номинальному току защищаемого двигателя .
- При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.
Меры безопасности (ТБ и ПУЭ)
- Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
- Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
- Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
____________________________________________________________________________________
____________________________________________________________________________________
ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220В или 380В). Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.
Все пускатели ПМА-5200, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Встроенное тепловое реле РТТ-325, высокий класс износостойкости А, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
