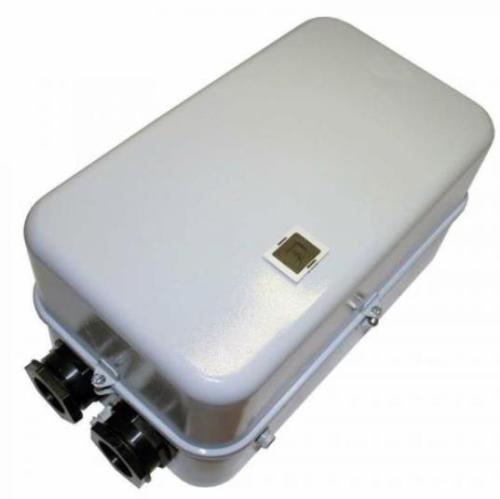

Пускатель ПМА-5210 100А 2з+2р

Пускатель ПМА-5210 100А 2з+2р IP40 с реле

Электромагнитный пускатель ПМА-5210 с номинальным током 100А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями с встроенной защитой от перегрузок и расширенными возможностями сигнализации.

Пускатель ПМА-5210 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 55кВт (при 400В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50Гц. Данная модель относится к 5-й величине (100А). Индекс «2» во втором разряде маркировки означает нереверсивное исполнение со встроенным тепловым реле. Индекс «1» в третьем разряде указывает на степень защиты IP40 и отсутствие встроенных кнопок управления. Пускатель поставляется в закрытом корпусе, пригодном для установки в неотапливаемых помещениях.

Расшифровка обозначения ПМА-5210

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА.
• 5 - величина пускателя по номинальному току (100А).
• 2 - нереверсивный, с тепловым реле.
• 1 - степень защиты IP40 (закрытое исполнение, без кнопок).
• 0 - переменный ток цепи управления, напряжение главной цепи до 380В.

Технические характеристики ПМА-5210 100А (2з+2р) IP40

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: Нереверсивный, с тепловым реле
• Номинальный ток главной цепи (Iн): 100А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 400В (АС-3): 55кВт
• Напряжение катушки управления: 220В или 380В, 50Гц
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP40
• Тепловое реле: В комплекте
• Коммутационная износостойкость (АС-3): Высокая
• Рабочее положение: Отклонение до 30° от вертикали
• Способ монтажа: Винтовой или на DIN-рейку

Конструктивные особенности и преимущества

Пускатель ПМА-5210 в закрытом корпусе IP40 с встроенным тепловым реле и расширенной контактной группой 2з+2р обладает рядом инженерных преимуществ:

1. Встроенное тепловое реле. Осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности, от токов, возникающих при обрыве одной из фаз, а также от асимметрии фаз, затянутого пуска и заклинивания ротора. Диапазон уставок 85–115А позволяет точно настроить защиту под конкретный двигатель.
2. Расширенная вспомогательная контактная группа (2з+2р). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи блокировки, сигнализации и дистанционного контроля состояния аппарата.
3. Высокая механическая и коммутационная износостойкость. Пускатели серии ПМА-5000 отличаются высокой износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации. Это делает их идеальными для крановых механизмов с частыми пусками.
4. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку мощных двигателей и других нагрузок в одном направлении.
5. Закрытое исполнение IP40. Корпус защищает внутренние элементы от проникновения твёрдых предметов диаметром более 1 мм, обеспечивая безопасность обслуживающего персонала и надёжность работы. Пригоден для установки в неотапливаемых помещениях без прямого контакта с водой и значительным количеством пыли.
6. Пригодность для работы с микропроцессорной техникой. При установке ограничителей перенапряжений (ОПН) пускатель может использоваться в системах управления с применением микропроцессорной техники.
7. Соответствие ГОСТ и высокая надёжность. Пускатели серии ПМА-5000 соответствуют требованиям ГОСТ, обеспечивая высокую надёжность срабатывания и отсутствие шумов.

Области применения оборудования

ПМА-5210 100А с тепловым реле рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов, лифты, эскалаторы) .
• Конвейерные системы с высокой нагрузкой.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с мощным приводом.
• Системы автоматического ввода резерва (АВР) .
• Тепловые завесы, печи, системы освещения

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 30° в любую сторону .
• Среда: неагрессивная и невзрывоопасная .
• Высота над уровнем моря: не более 2000 м .
• Температура: от -40 до +40 °C для исполнения IP40 .
• Напряжение катушки: срабатывание происходит при (0,85–1,1) Uc, отпускание — при (0,3–0,75) Uc.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• Проверяйте настройку теплового реле - ток уставки должен соответствовать номинальному току защищаемого двигателя.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

___________________________________________________________________________

___________________________________________________________________________

ВНИМАНИЕ: Будьте бдительны! Участились случаи обращений по контрафактной продукции. Закупайте продукцию у официальных дилеров либо на заводе-изготовителе.

Все пускатели ПМА-5210, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Закрытый корпус IP40, встроенное тепловое реле РТТ-325, расширенная контактная группа 2з+2р и высокая коммутационная способность - оптимальное решение для управления мощным приводом в промышленных условиях
