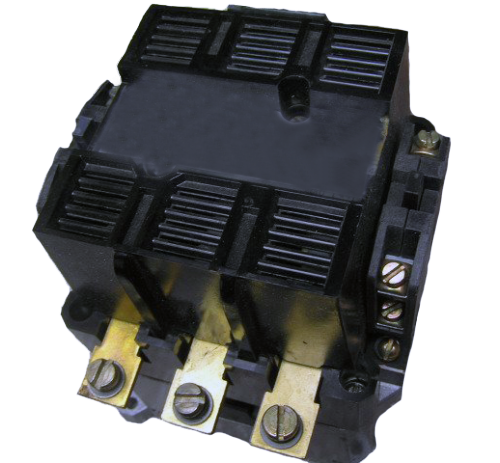

Пускатель ПМА-6102 УХЛ4

Пускатель ПМА-6102 УХЛ4 380В 160А

Электромагнитный пускатель ПМА-6102 в климатическом исполнении УХЛ4 - аппарат, который мы рекомендуем для дистанционного управления мощными трехфазными двигателями в стационарных промышленных установках, эксплуатируемых в условиях умеренного климата.

Пускатель ПМА-6102 УХЛ4 предназначен для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 75 кВт (при 380В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50/60Гц. Данная модель относится к 6-й величине (160А) . Индекс «1» во втором разряде маркировки означает нереверсивное исполнение без теплового реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления.

Расшифровка обозначения ПМА-6102 УХЛ4

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА.
• 6 - величина пускателя по номинальному току (160А).
• 1 - нереверсивный, без теплового реле.
• 0 - степень защиты IP00 (открытое исполнение, без кнопок).
• 2 - переменный ток цепи управления, напряжение главной цепи до 660В.
• УХЛ4 - климатическое исполнение для умеренного и холодного климата (категория размещения 4) .

Технические характеристики

• Производство – г. Челябинск, ООО Завод Электроконтактор;
• Серия товара – ПМА;
• Исполнение – нереверсивный;
• Ток номинальный – 160А;
• Защита по IP – 00;
• Катушка управления – 380В напряжение;
• Защитное реле в наличии – реле отсутствует;
• Рабочее напряжение – до 660В;
• Ток – переменный;
• Контактная схема – 2з+2р;
• Износостойкость механическая – 5 млн. циклов;
• Износостойкость коммутационная – 200 000 циклов;
• Наименование товара – электромагнитный пускатель ПМА;
• Полюсов количество – силовых 3;
• Условия эксплуатации – в помещениях закрытых;

Конструктивные особенности и преимущества

Пускатель ПМА-6102 УХЛ4 с расширенной контактной группой 2з+2р обладает рядом инженерных преимуществ:

1. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку мощных двигателей в одном направлении.
2. Отсутствие встроенного теплового реле. Индекс «1» означает, что пускатель поставляется без тепловой защиты. Это дает вам свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с нужным диапазоном уставок или использовать электронное реле защиты.
3. Развитая система вспомогательных контактов (2з+2р). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления, организовывать цепи самоподхвата, блокировки и дистанционной сигнализации о состоянии аппарата.
4. Высокая износостойкость. Пускатель выдерживает до 5 млн циклов механических включений и 200 тыс. коммутационных циклов в категории АС-3, что гарантирует длительный срок службы даже в условиях интенсивной эксплуатации.
5. Климатическое исполнение УХЛ4. Позволяет эксплуатировать пускатель в широком диапазоне температур от -40 до +40 °C, что делает его пригодным для использования в различных регионах.
6. Пригодность для работы с микропроцессорной техникой. При установке ограничителей перенапряжений (ОПН) пускатель может использоваться в системах управления с применением микропроцессорной техники.

Области применения оборудования

ПМА-6102 УХЛ4 160А рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъема и передвижения кранов, лифты, эскалаторы).
• Конвейерные системы с высокой нагрузкой.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с мощным приводом.
• Системы автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
• Среда: неагрессивная и невзрывоопасная.
• Температура: от -40 до +55 °C для исполнения УХЛ4.
• Напряжение катушки: срабатывание происходит при (0,85–1,1) Uc, отпускание - при (0,3–0,75) Uc.
• Условия использования: в помещениях с регулируемыми климатическими условиями, внутри защищенного электрошкафа (IP00 не обеспечивает защиту от пыли и влаги).

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запыленных цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

___________________________________________________________________________

___________________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220В или 380В). Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.

Все пускатели ПМА-6102 УХЛ4, произведенные на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приемо-сдаточные испытания. Расширенная контактная группа 2з+2р, высокая коммутационная способность и надежная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
